À Propos des  Canalisations en profil de Civil 3D

En premier,  que sont les de Civil 3D? Et bien, découvrons les dans ce cours de formation en ligne. Ce tutorial didactique fait partie du cours complet sur les Essentiels de Civil 3D et son livre  Guide Utilisateur.

Projection de canalisations en vue de profil.

Maintenant, projetons le réseau de canalisations en vue de profil pour une meilleure visualisation et annotation.

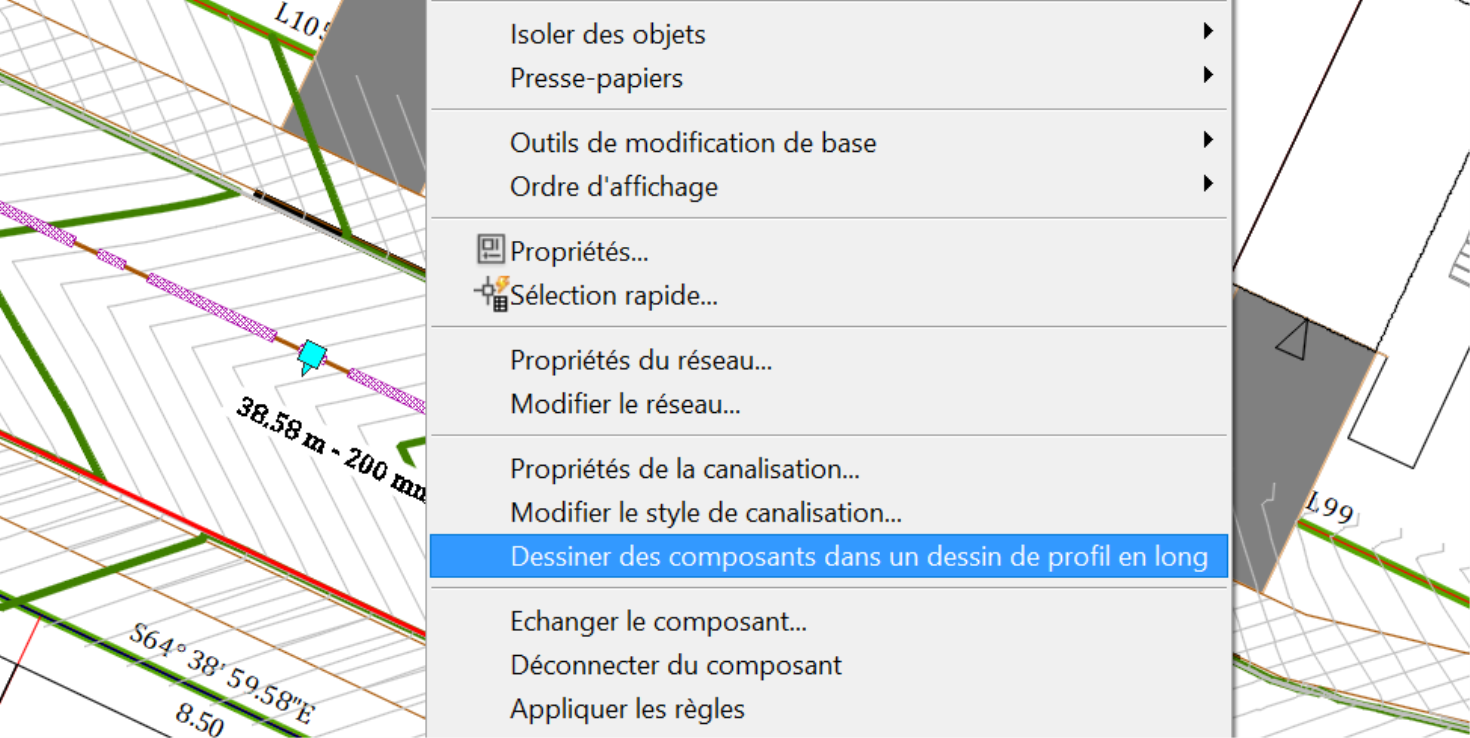

1. Cliquons avec le bouton droit sur l'une des canalisations ou structures et sélectionnons Dessiner des composants dans un dessin de profil en long.

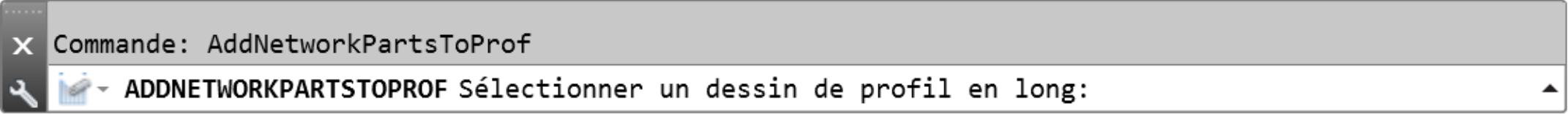

2. Lorsque nous sommes invités à sélectionner une vue de profil, sélectionnons la vue de profil Promenade des Roses. Nous pouvons le trouver dans la zone du dessin où se trouvent les vues de profils en long.

3. Notons que les lignes de conduite apparaîtront dans la vue de profil.

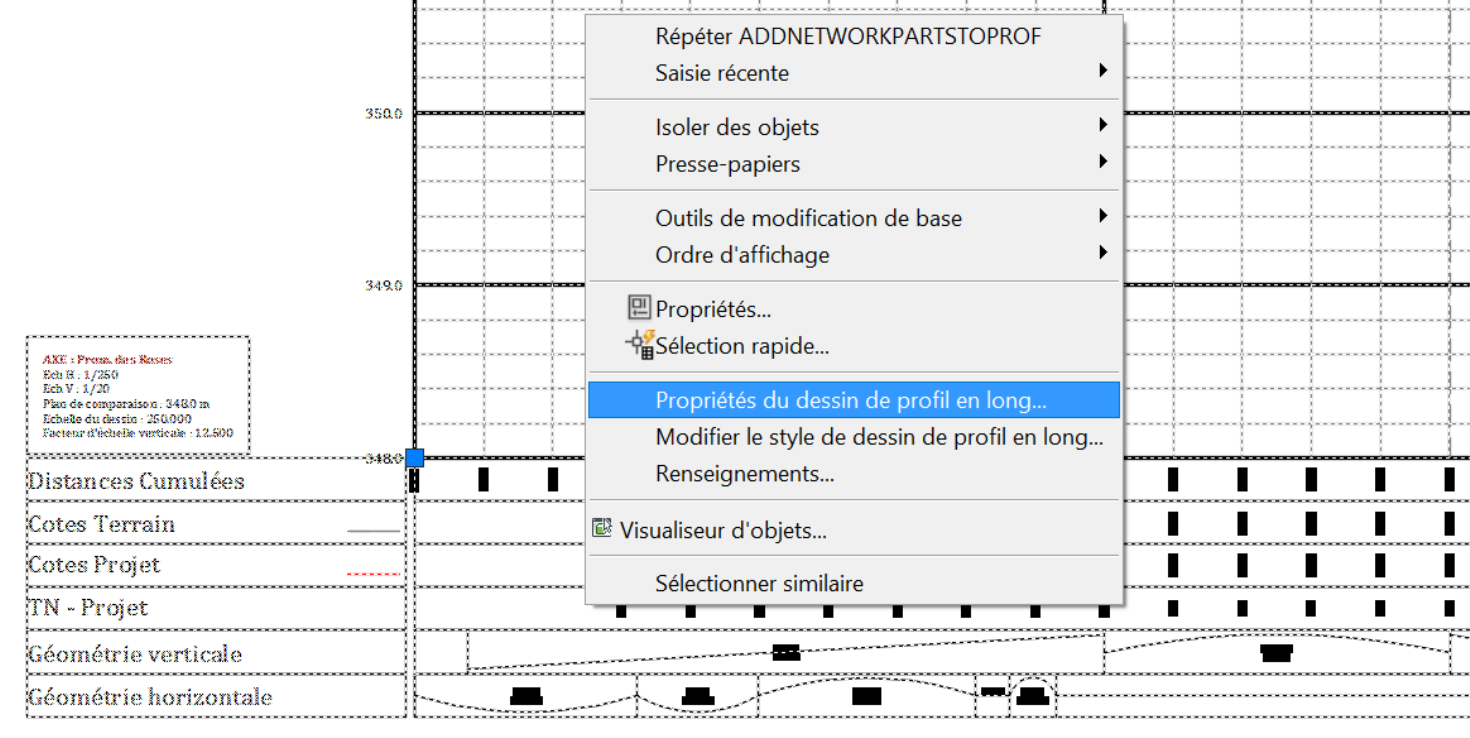

4. Maintenant, projetons tous les canalisations et toutes les structures dans la vue de profil. Pour ce faire, faisons un clic droit sur les grilles de la vue de profil et sélectionnons Propriétés du dessin de profil en long.

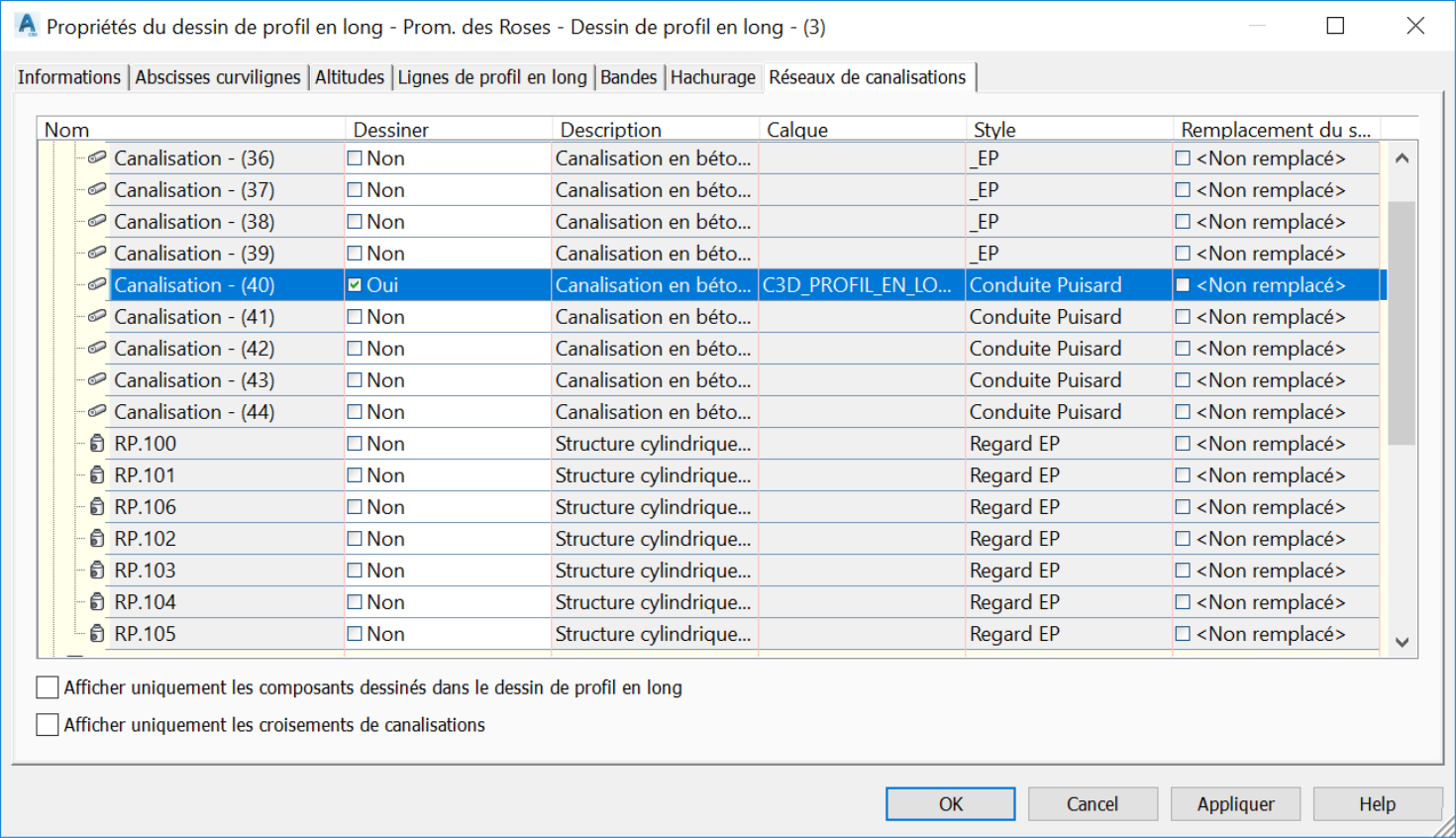

5. Activer l’onglet Réseaux de canalisations. Actuellement, seules les canalisations ou structures projetées ont l’option Oui / Non cochée à Oui.

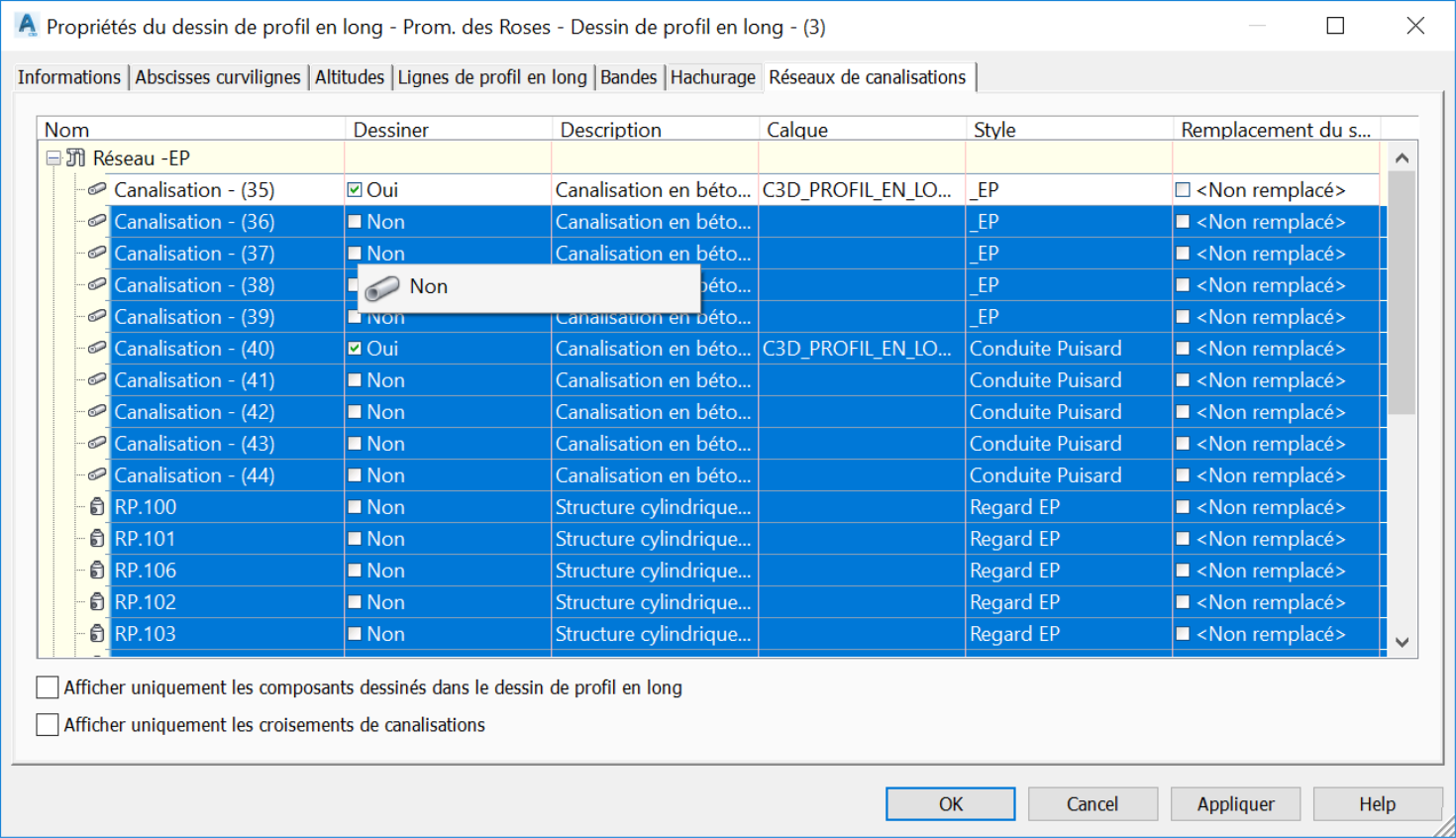

6. Pour projeter un composant sur la vue de profil, nous avons besoin que leur statut soit Oui. Pour ce faire, sélectionnons-les tous, en appuyant simultanément sur CTRL + A du clavier pour les sélectionner tous.

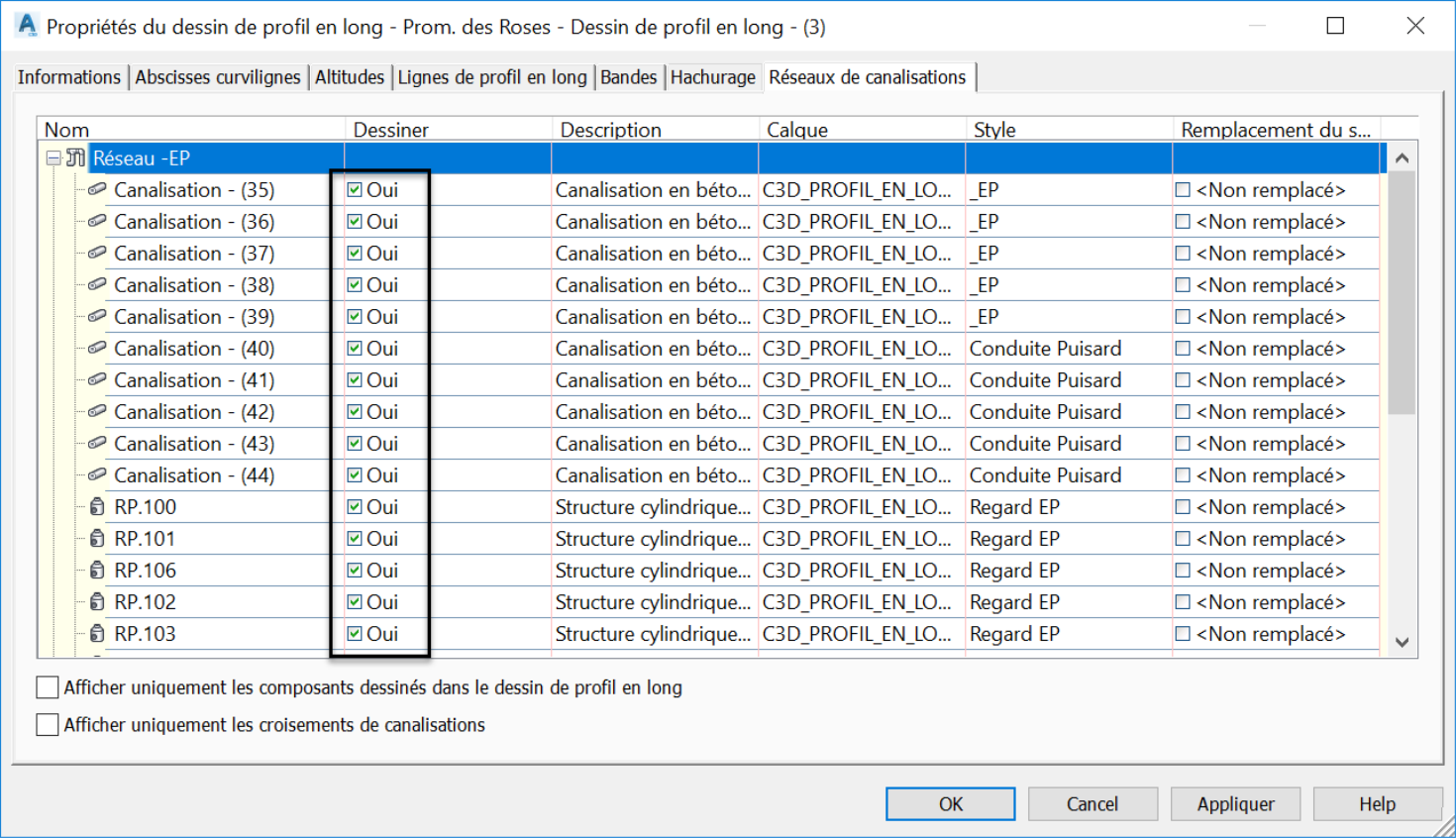

7. Cliquons sur l'une des options Non dans la colonne Dessiner pour convertir toutes les options Non à Oui.

8. Cliquons sur OK. Tous les composants doivent maintenant apparaître dans la vue du profil en long.
