Civil 3D : Étiquettes d'axe
7.5 Étiquettes d'axe
Les étiquettes d'axe nous permettent d'afficher des informations sur l'alignement, telles que les chainages, les décalages, les points géométriques, les élévations de profil, etc.
Pour créer une étiquette d’axe :
- Sélectionnons d'abord l'alignement, disons Promenade Des Roses;

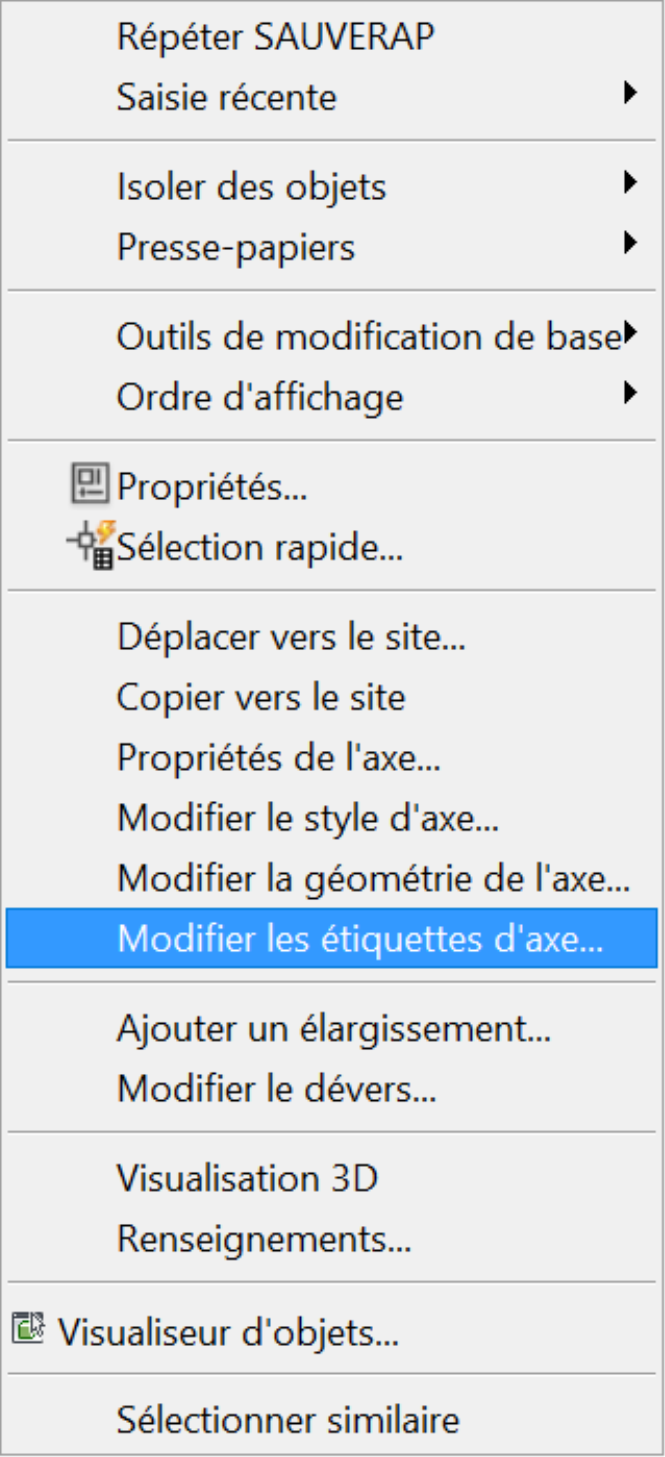

- Cliquons ensuite avec le bouton droit de la souris et sélectionnons Modifier les étiquettes d’axe.

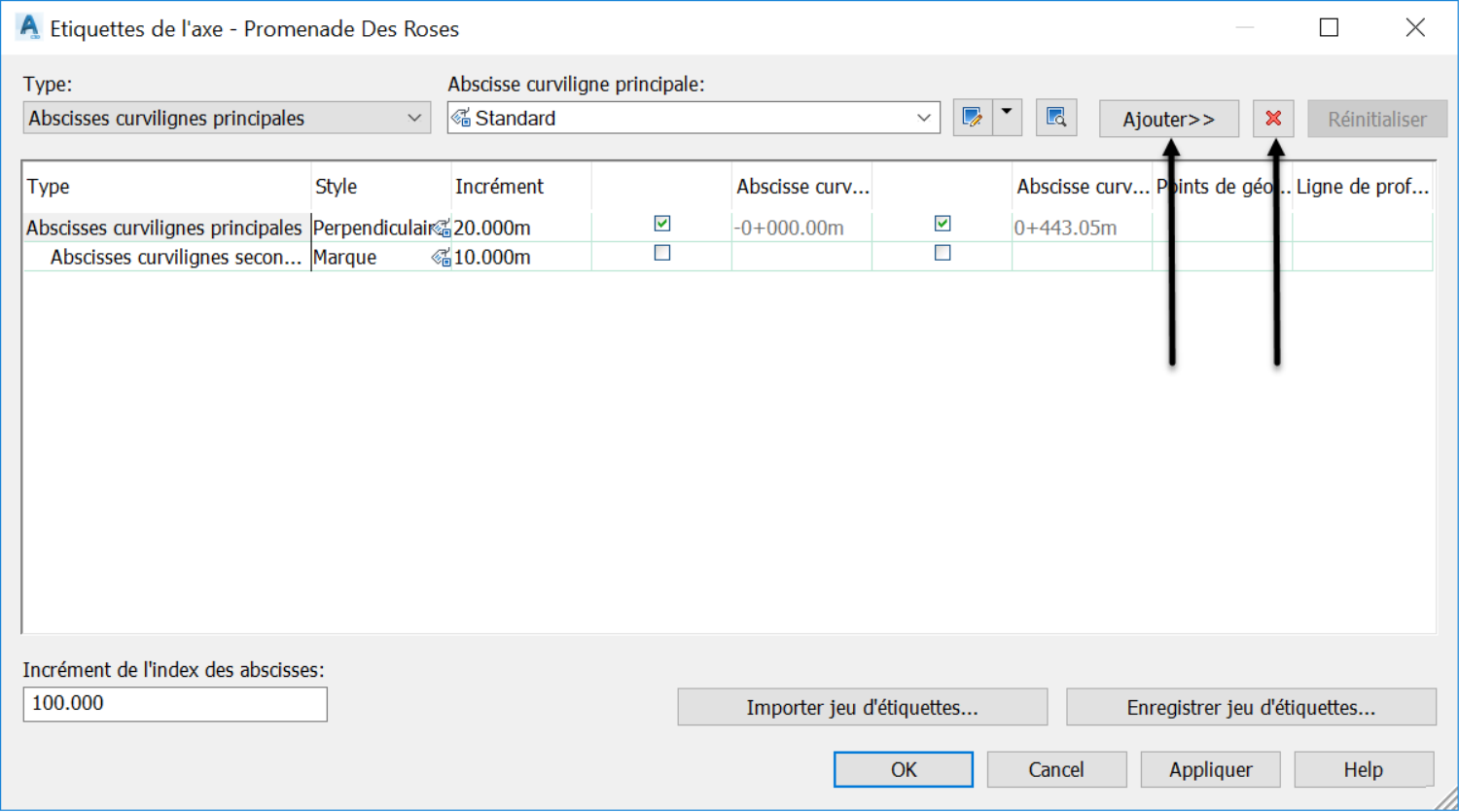

- Dans la fenêtre Étiquettes de l’axe, nous pouvons Ajouter ou supprimer des étiquettes d’alignement. Nous pouvons également modifier la fréquence d'étiquetage des chainages.

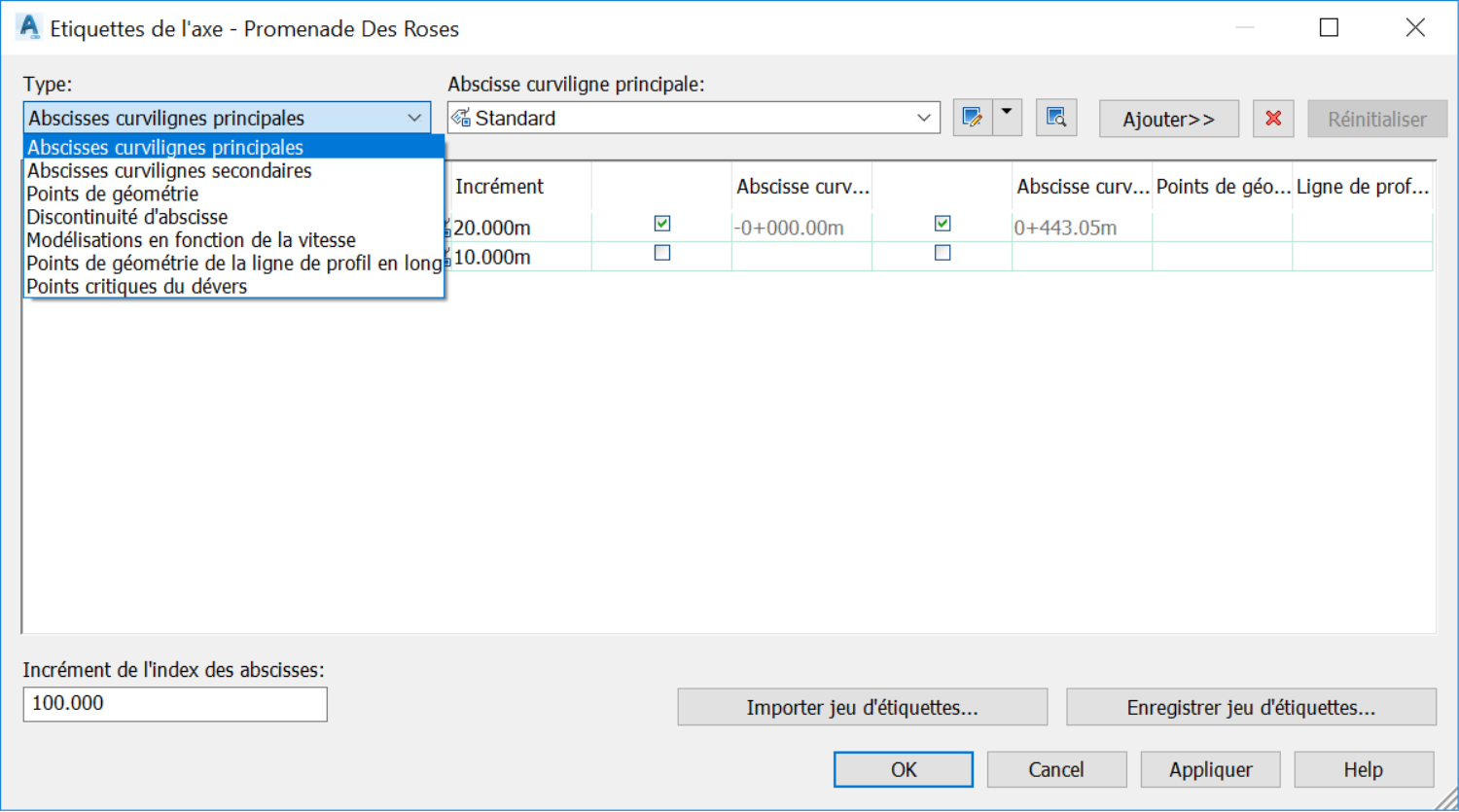

- Parmi les types d'étiquettes que nous pouvons ajouter, mentionnons :
Les étiquettes de chainages majeurs et mineurs.
Les points de géométrie tels que le début des courbes, la fin des courbes, les PI, etc.
Les discontinuités d’abscisses, pour les alignements qui en ont.
La modélisation en fonction de la vitesse, si nous faisions une conception normalisée.
Les étiquettes de points de géométrie de profil, qui nous permettent de référencer une information de profil spécifiée (PVI, valeurs de courbes verticales, etc.).
Enfin, les étiquettes de points critiques du devers.
Si nécessaire, nous pouvons également importer un jeu d'étiquettes existant ou exporter le jeu d’étiquette courant pour une utilisation ultérieure.
Pour finir, cliquons sur OK pour fermer la fenêtre de création d'étiquettes.
