À Propos des de Civil 3D

En premier,  comment exporter des Points que sont les de Civil 3D? Et bien, découvrons les dans ce cours de formation en ligne. Ce tutorial didactique fait partie du cours complet sur les Essentiels de Civil 3D et son livre  Guide Utilisateur.

4.6.4        Exportation de points

Une fois la conception terminée, nous devons partager les informations avec une équipe de construction. Souvent, on définit l’intention de conception en utilisant des points. Par conséquent, nous devons être capables d’exporter ces points, à partir du dessin de conception, pour leur utilisation sur le terrain. Les points exportés peuvent ensuite être importés vers un équipement d'arpentage ou un autre logiciel de BIM (Building Information Modeling).

Exportons les quelques points de conception que nous avons créés à cette étape.

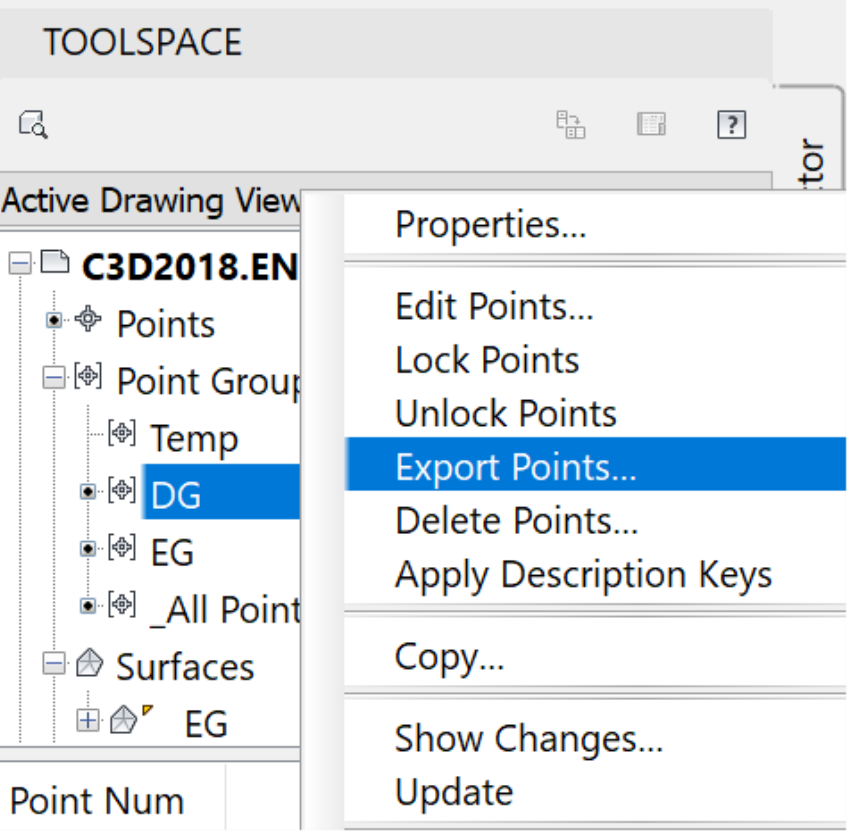

1. Pour exporter un point, depuis le Prospecteur, dans la collection de groupes de points, faisons un clic droit sur CC. Puis cliquons sur Exporter les points.

2. Choisissons un dossier sur l'ordinateur pour exporter le fichier.

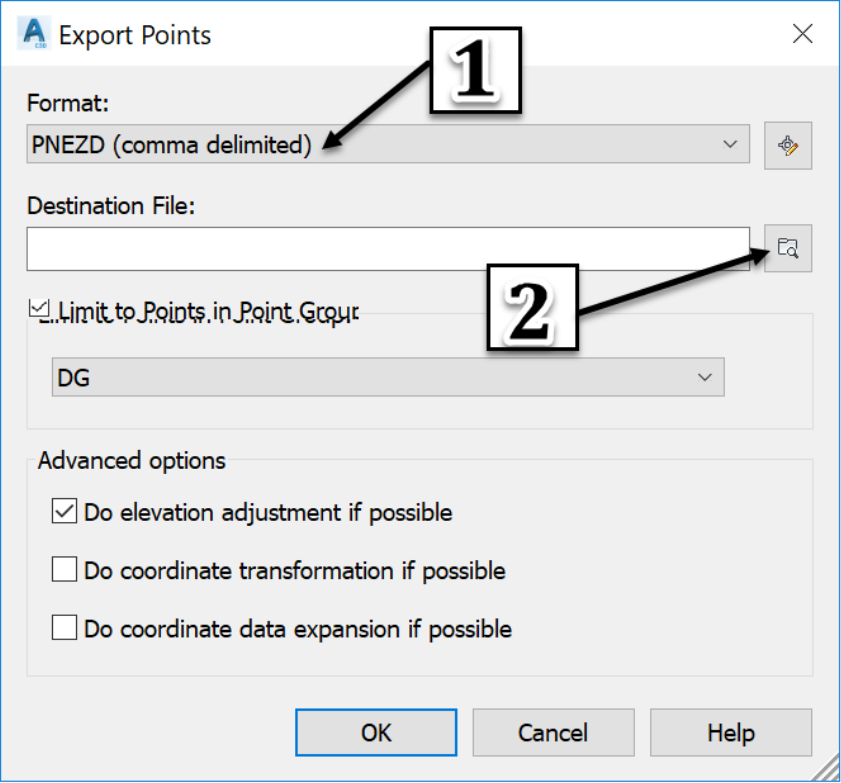

3. Ensuite, choisissons le format de fichier demandé (le format CSV PYXZD, séparateur de virgules est généralement un bon choix). (à enregistrer)

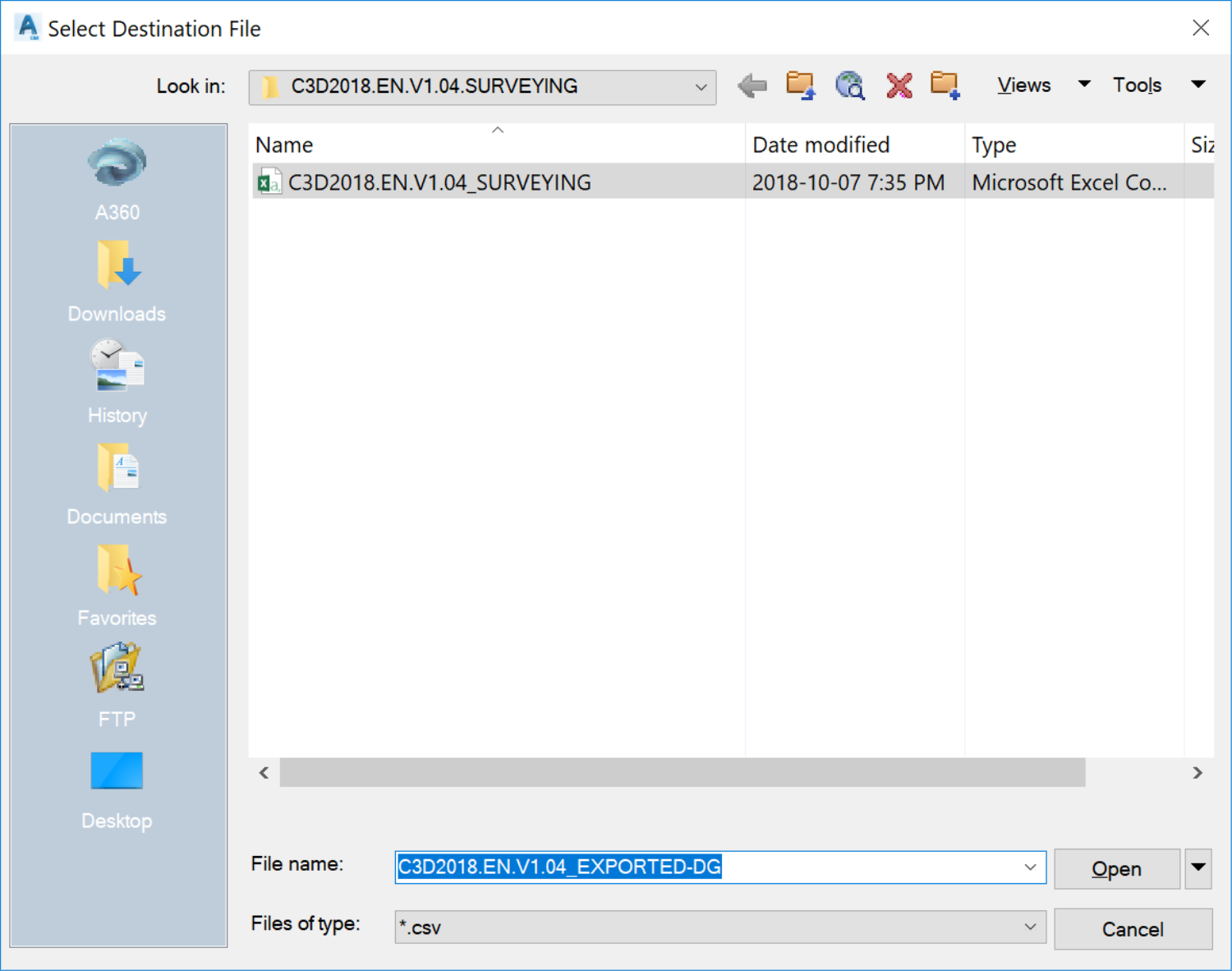

4. Après cela, sélectionnons le dossier dans lequel nous voulons enregistrer le fichier.

5. Cliquons sur .

6. Cliquons ensuite sur

7. Le groupe de points CC est maintenant exporté et le fichier CSV créé peut être utilisé pour l'implantation sur le terrain ou l'importation dans un autre logiciel de dessin ou un équipement d'arpentage.
