À Propos de la Fenetre d'outils Civil 3D

En premier,  que sont les Fenetre s d'outils de Civil 3D? Et bien, découvrons les dans ce cours de formation en ligne. Ce tutorial didactique fait partie du cours complet sur les Essentiels de Civil 3D et son livre  Guide Utilisateur.

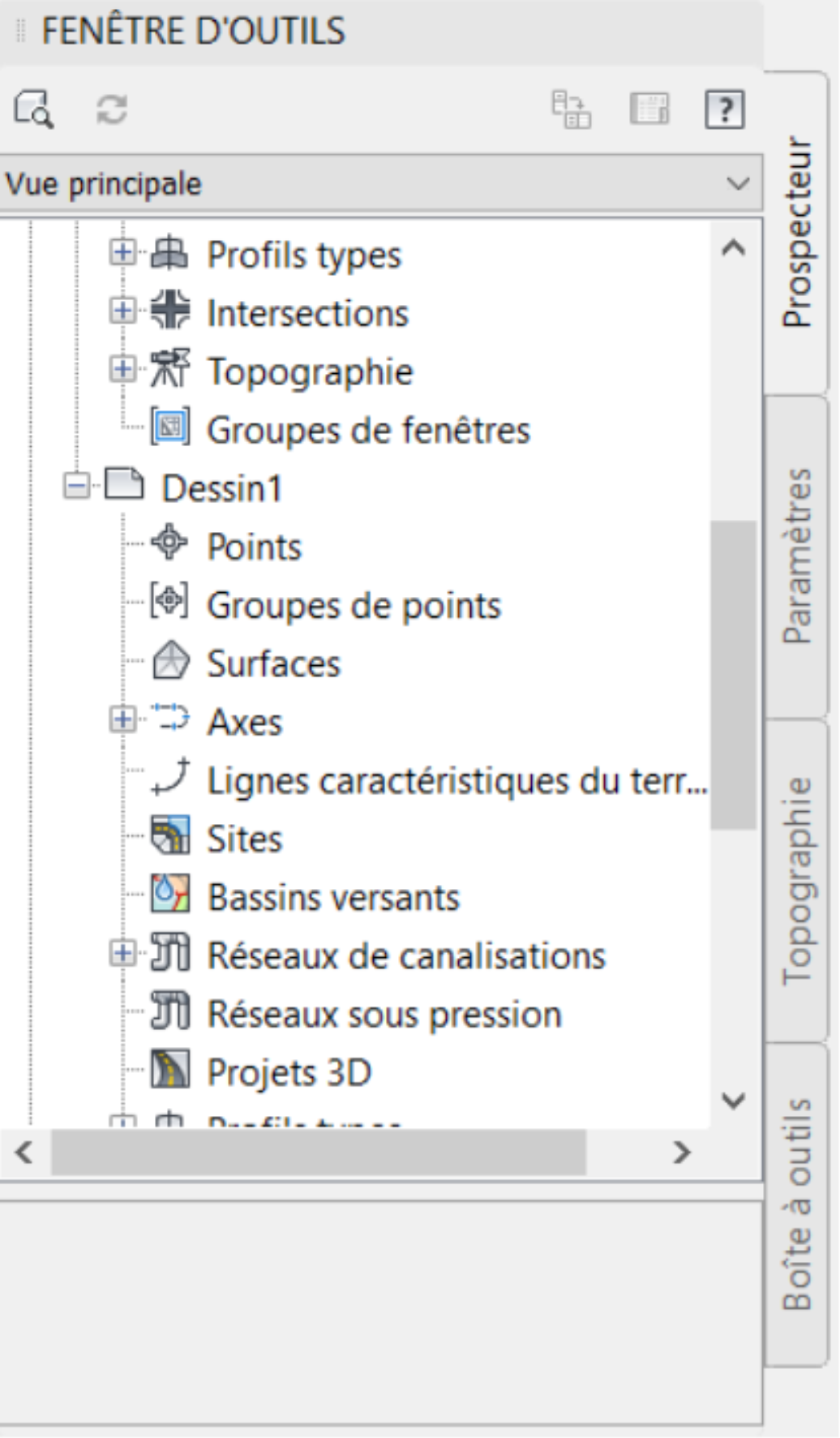

2.6         La Fenêtre d’Outils

Toujours sur le Ruban, la Fenêtre d’Outils est la fenêtre principale pour la gestion des données, des paramètres et des styles dans Civil 3D. Il est accessible sur l’onglet Début, dans le panneau Palettes.

La Fenêtre d’Outils est organisée en quatre onglets.

L'onglet Prospecteur, sur lequel nous allons travailler la plupart du temps, est utilisé pour gérer les données et créer des entités de conception. Il comporte plusieurs collections ou éléments dans lesquels les données Civil 3D sont organisées. Parmi les collections, nous pouvons trouver des points et des groupes de points, des surfaces, des alignements, des sites, des bassins versants, des réseaux de canalisations et bien plus.

L'onglet Paramètres permet de gérer le style et les paramètres.

L'onglet Topographie permet d'importer et de gérer des données d'arpentage en créant des bases de données comprenant la base de données de topographie, la base de données d'équipement, la base de données de préfixes de figures et les jeux de codes du dessin au trait, des noms bien curieux que nous détaillerons dans le module avancé d’arpentage.

L'onglet Boite à outils permet de créer des rapports. Elle peut générer une sortie pour des points, des surfaces, des parcelles, des canalisations, les profils, etc.
