À Propos des Groupes de Points de Civil 3D

En premier,  que sont les Groupes de Points de Civil 3D? Et bien, découvrons les dans ce cours de formation en ligne. Ce tutorial didactique fait partie du cours complet sur les Essentiels de Civil 3D et son livre  Guide Utilisateur.

4.5         Création de groupes de points

Les groupes de points permettent d'organiser et de gérer les points d'un projet. Ils nous permettent également d’attribuer des styles d’affichage et des étiquettes à des points appartenant au même groupe. Par exemple, nous aimerions séparer les points du Terrain Naturel des points de conception. Disons que, pour le TN, nous n’avons pas besoin d'afficher les informations d'élévation, car les courbes de niveaux seraient plus que suffisants. Par contre, nous devrons montrer les élévations des points de conception avec précision et à des emplacements spécifiques, parce que le constructeur ou l'entrepreneur les utilisera pour définir les élévations. Pour ce faire, nous devons simplement créer deux groupes de points. Un pour les points existants et un autre pour les points proposés. Chaque groupe aura son propre style de points et style d'étiquette.

Pour créer un groupe de points,

1. Activons l'onglet Prospecteur dans la fenêtre à outils.

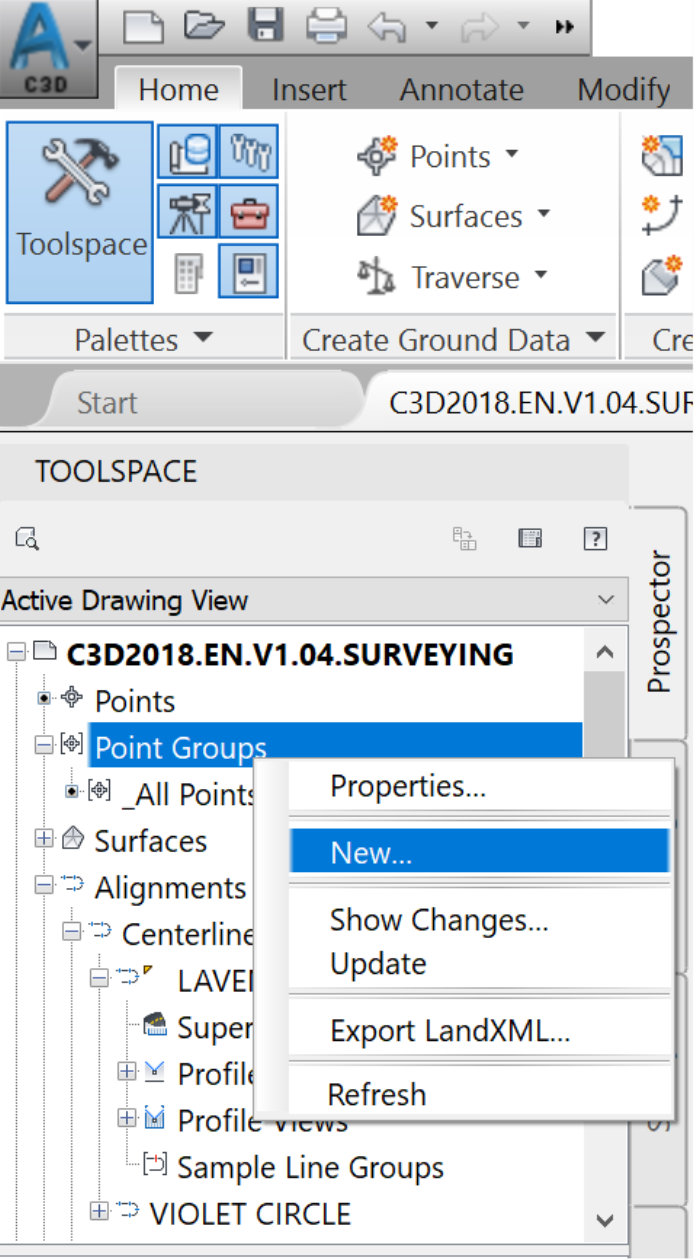

2. Faisons ensuite un clic droit sur ce Groupes de points et sélectionnons Créer.

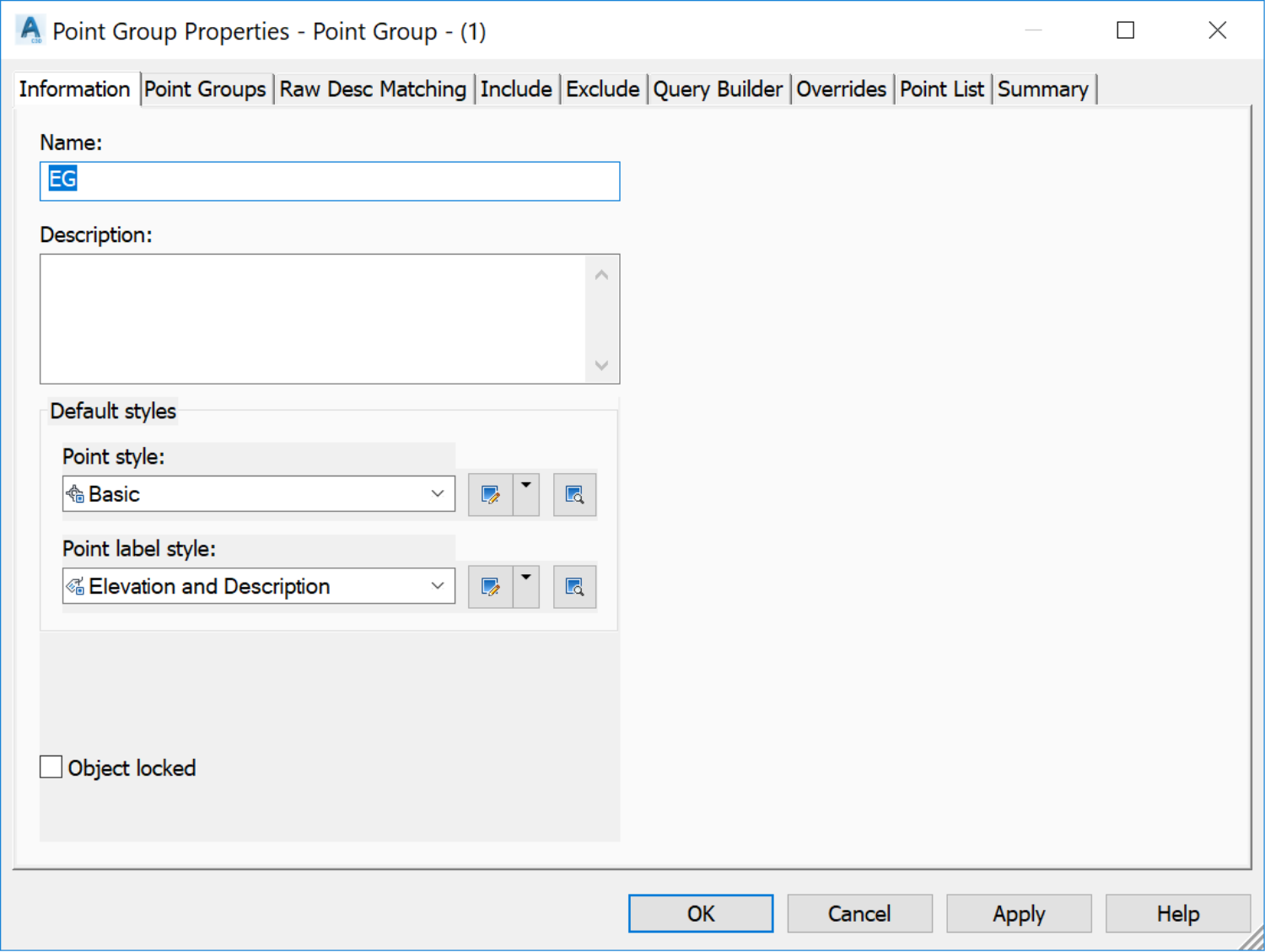

●        Sur l’Onglet Information :

▪          Attribuons le nom TN (Terrain Naturel), au groupe de points

▪          Choisissons le style de points Basic ; et

▪          Assignons le style d'étiquette Élévation et Description.

●        Sur l’onglet Inclure, à la ligne Avec correspondance des descriptions brutes, tapons les valeurs suivantes : TN*(pour le terrain naturel), PS* (pour les élévations de puisards), BD* (pour les hauts de bordures) TT* (pour trottoirs), RGP (pour les regards pluviaux), RGS (pour les égouts sanitaires), FS (pour les hauts et talus de fossés), Ht.Bas (pour les hauts de bassins), Bas.Bas (pour les bas de bassin).

Nous utilisons le signe générique * pour inclure des points, dans les cas où des identificateurs uniques étaient utilisés pendant le relevé. Par exemple, lorsque des noms tels que RGP-1, RGP-2, etc., sont utilisés pour collecter des regards d'égout avec des identificateurs uniques. En utilisant RGP*, nous nous assurons que tous les RGP sont inclus dans le groupe de points.

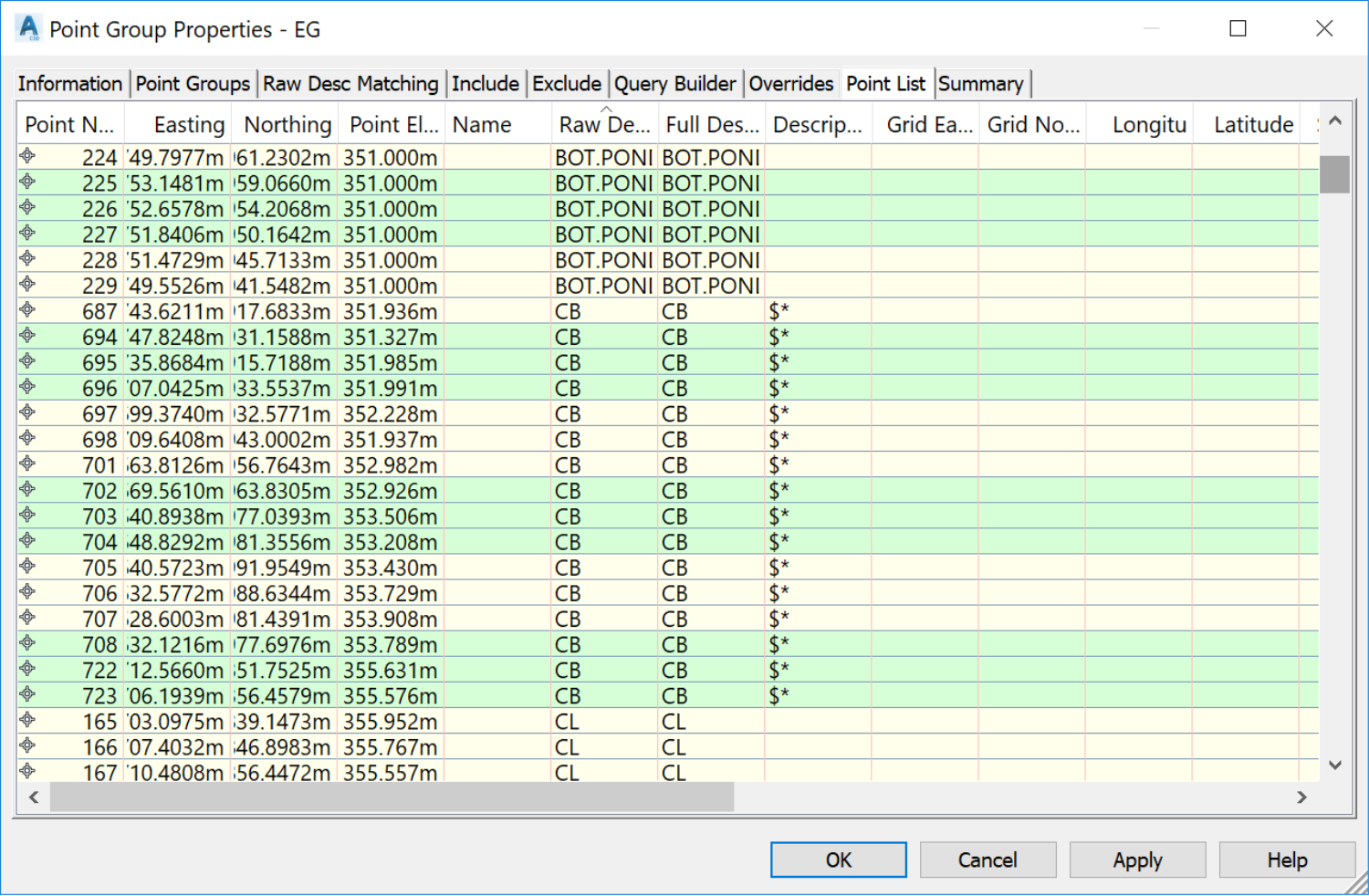

3. Avant de quitter la fenêtre, nous pouvons vérifier la liste des points inclus dans le groupe, dans l’onglet Liste de points.

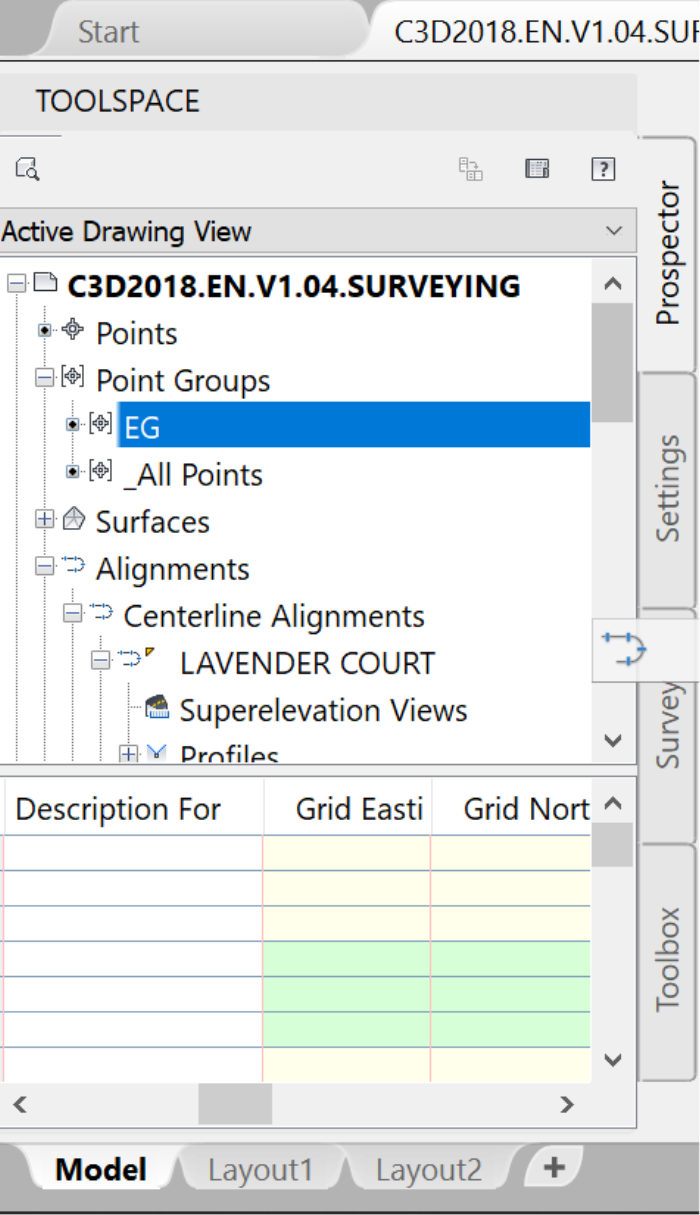

4. Cliquons maintenant sur OK pour fermer la fenêtre Propriétés du groupe de points. Le groupe de points TN est maintenant créé et il est ajouté à la collection de groupes de points du prospecteur.

Créons maintenant un groupe de points de conception.

5. Répétons les deux étapes précédentes en créant un groupe de points et en affectant sa définition.

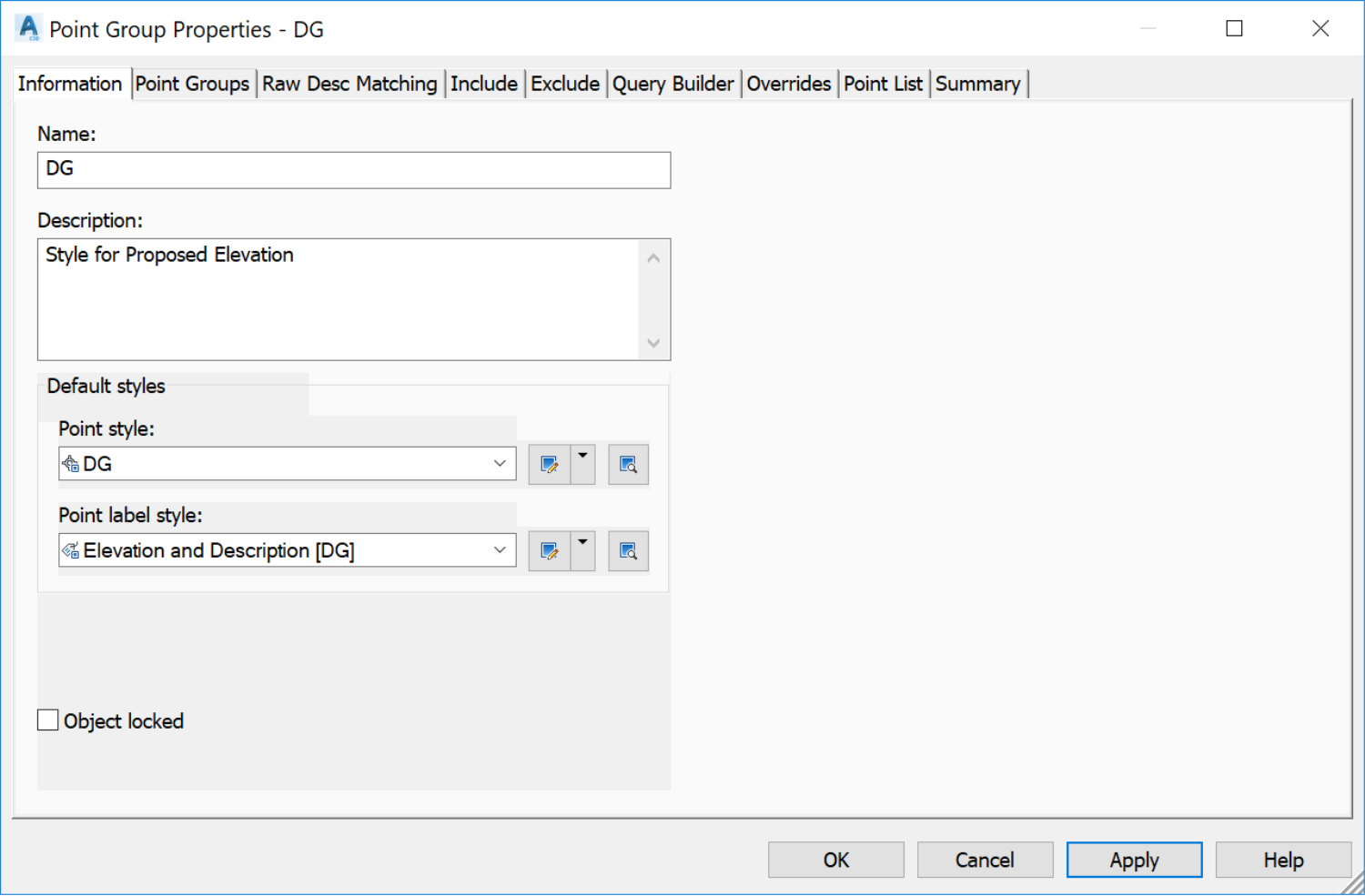

6. Sur l’onglet Information : attribuons le nom CC (Conception), le style de point basic et le style d'étiquette élévation et description.

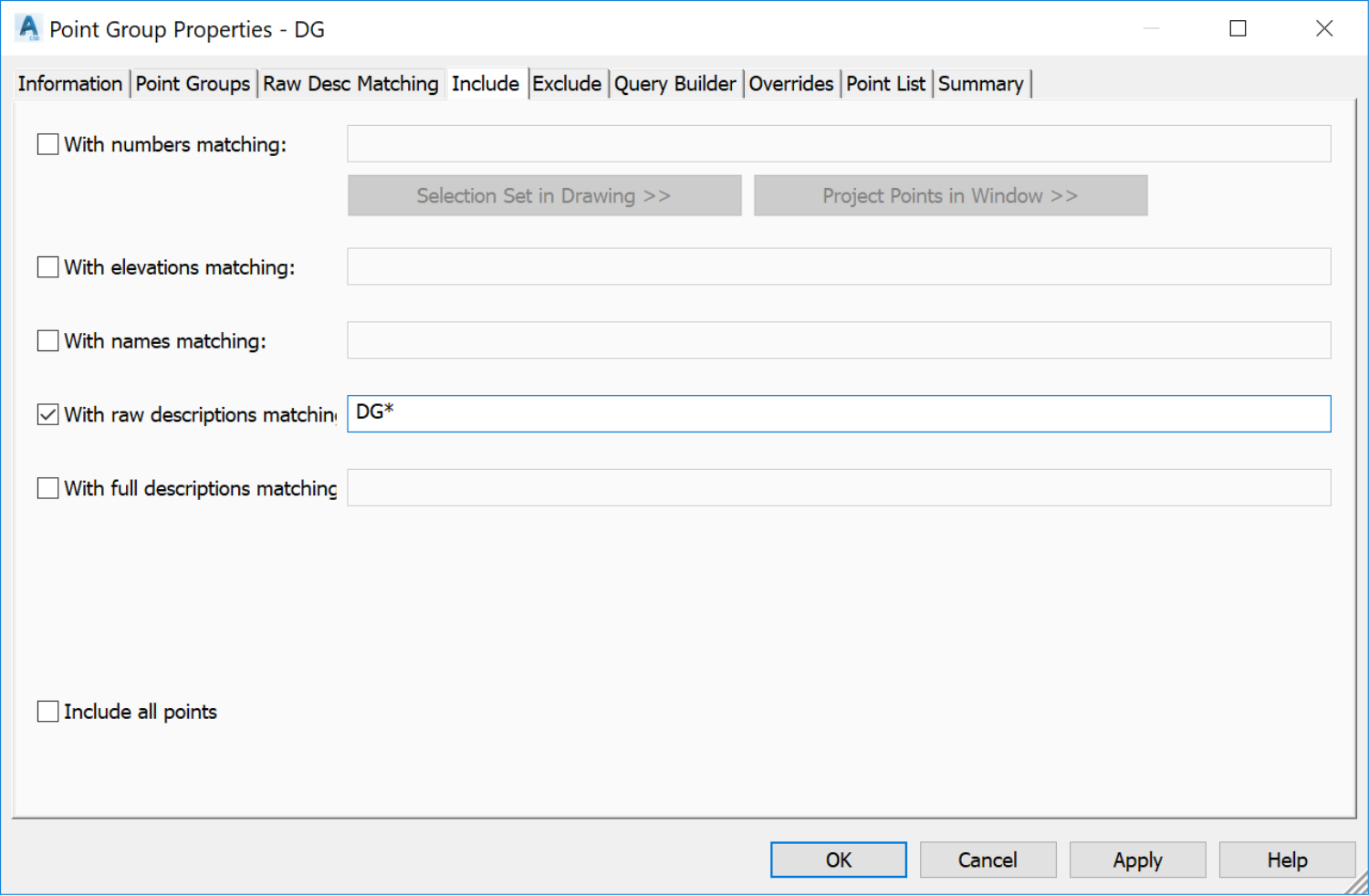

7. Sur l’onglet Inclure :

●        À la ligne Avec correspondance des descriptions brutes, entrons CC*. Le caractère générique * assurera que tous les points commençant par CC seront inclus.

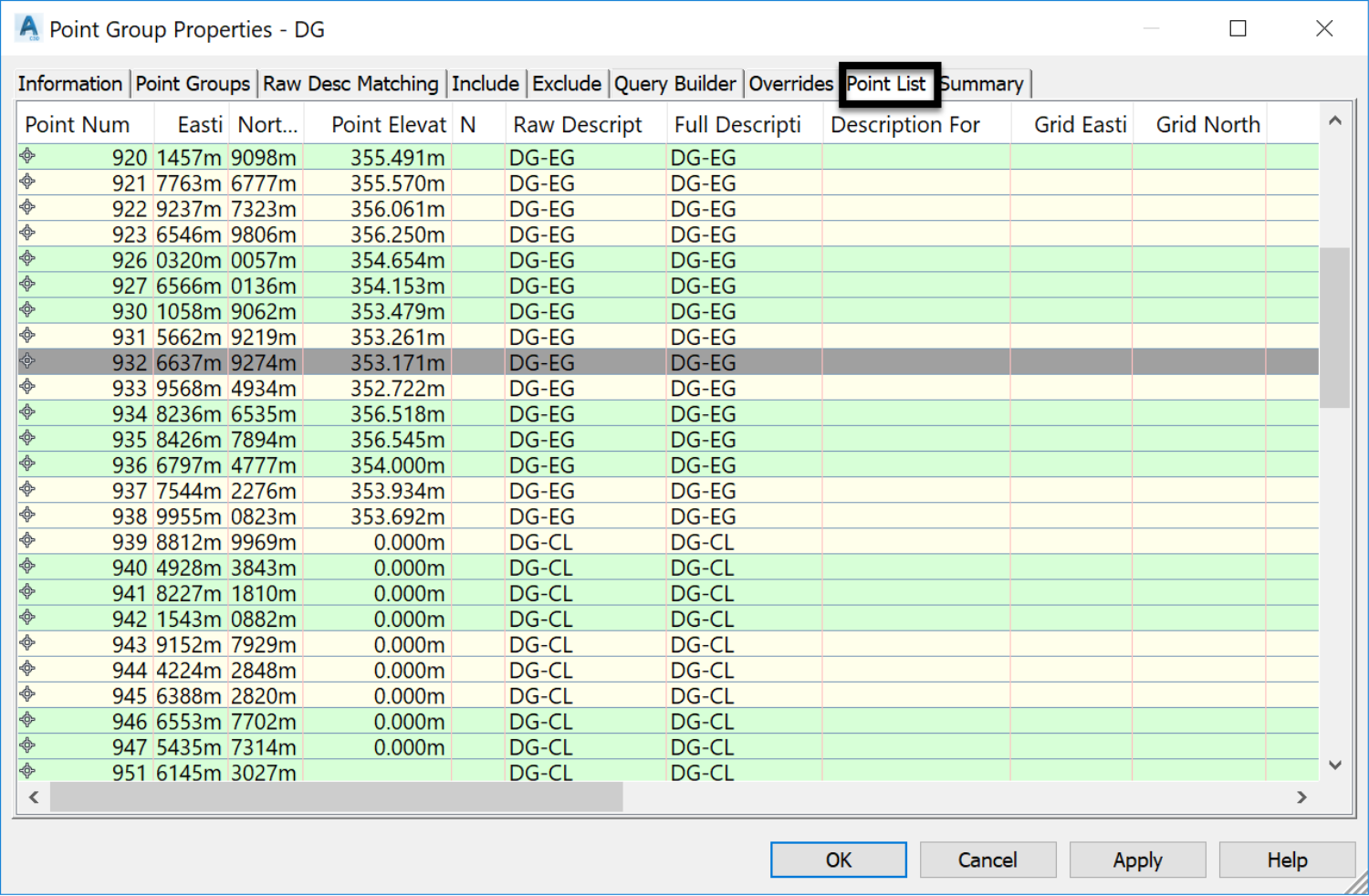

8. Nous pouvons vérifier la liste des points inclus dans le groupe de point CC à partir de l’onglet Liste de points. Actuellement, cela inclut tous les points CC-TN et CC-CL créés lors des exercices précédents.

9. Cliquons sur OK
