À Propos des lignes caractéristiques de terrain  de Civil 3D

En premier,  que sont les lignes caractéristiques de terrain de Civil 3D? Et bien, découvrons les dans ce cours de formation en ligne. Ce tutorial didactique fait partie du cours complet sur les Essentiels de Civil 3D et son livre  Guide Utilisateur.

Création de lignes caractéristiques de terrain

Les réseaux de canalisations peuvent être créés par objet ou à l'aide des outils de création.

Créons d'abord le réseau en utilisant la méthode basée sur les objets. Pour ce faire,

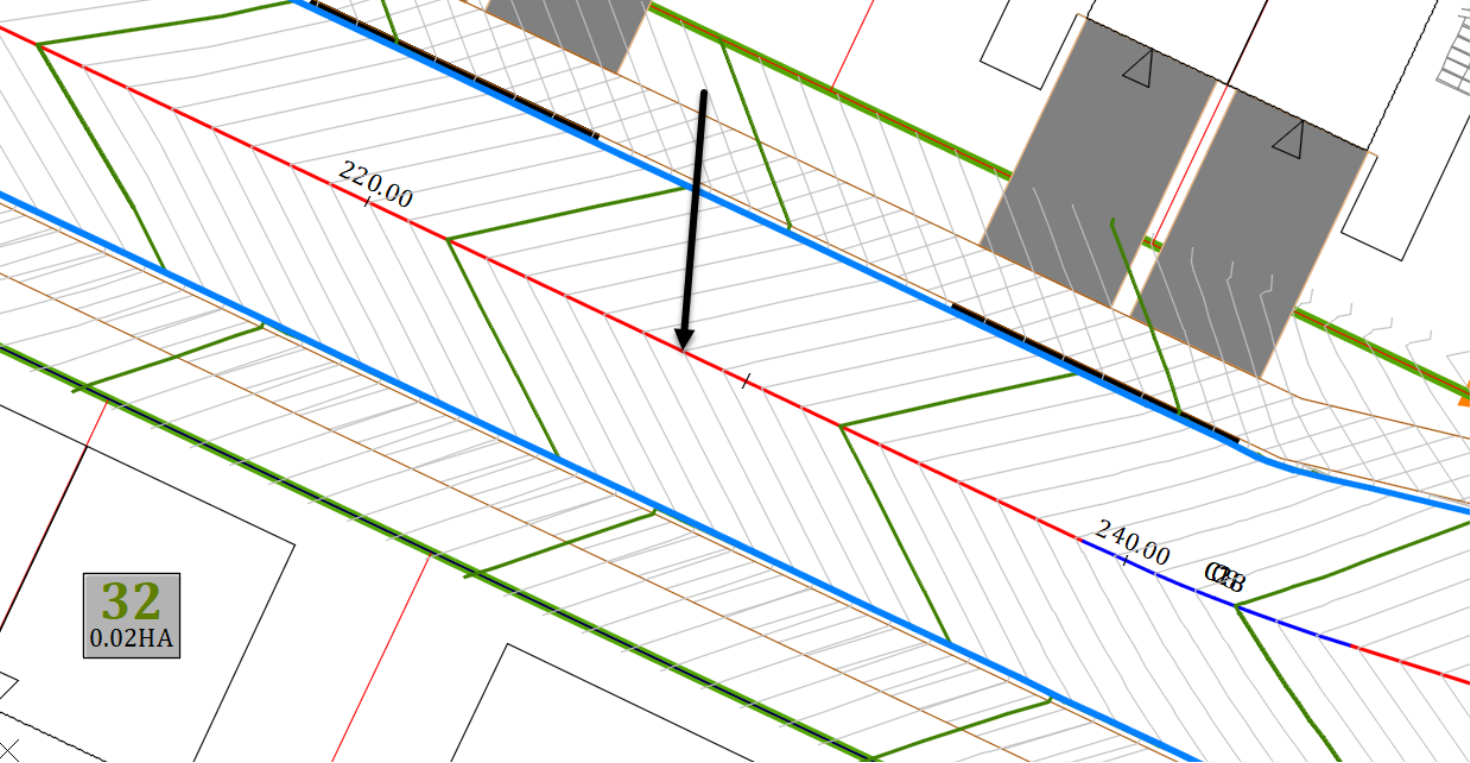

1. Sélectionnons la ligne médiane de l’alignement de la Promenade des Roses.

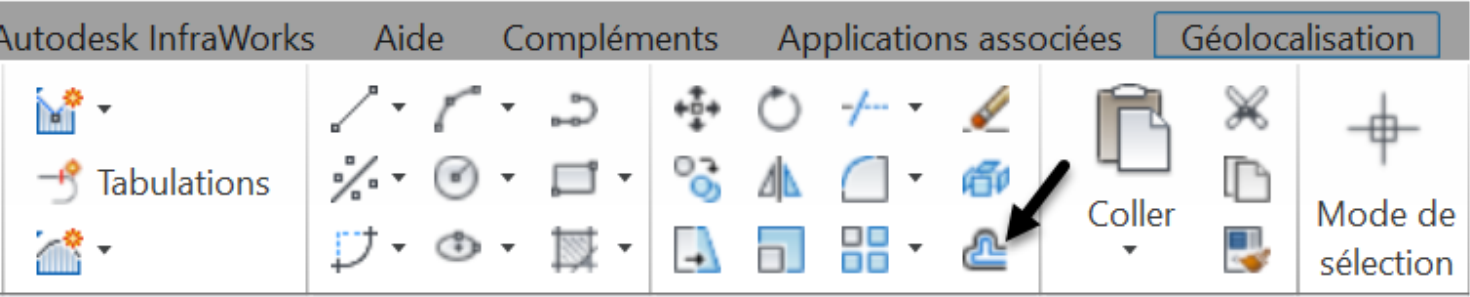

2. Décalons-le d'un mètre au nord à l'aide de la commande décaler d’AutoCAD.

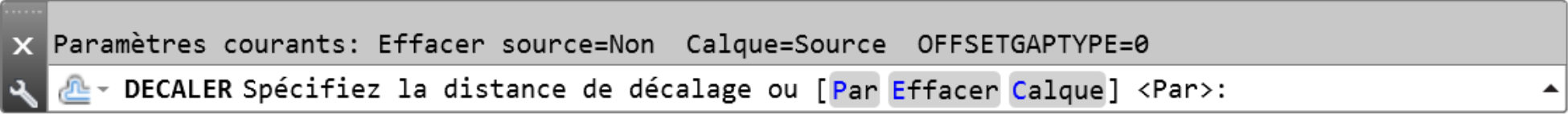

3. Lorsque nous sommes invités à spécifier la distance de décalage, à la ligne de commande, entrons 1m ou 3ft et appuyons sur Entrée.

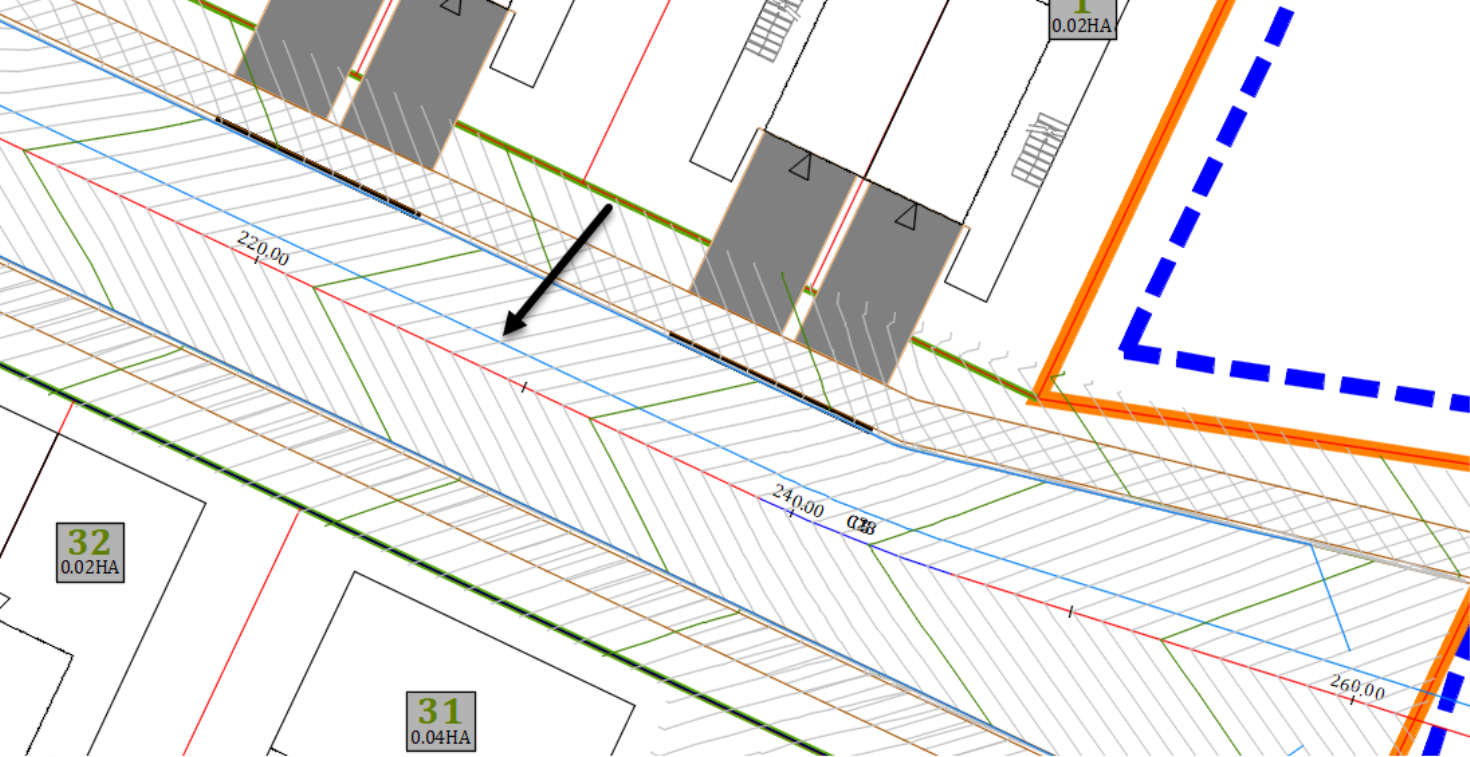

4. Lorsque nous sommes invités à spécifier un côté, cliquons au nord de l’alignement Promenade des Roses.

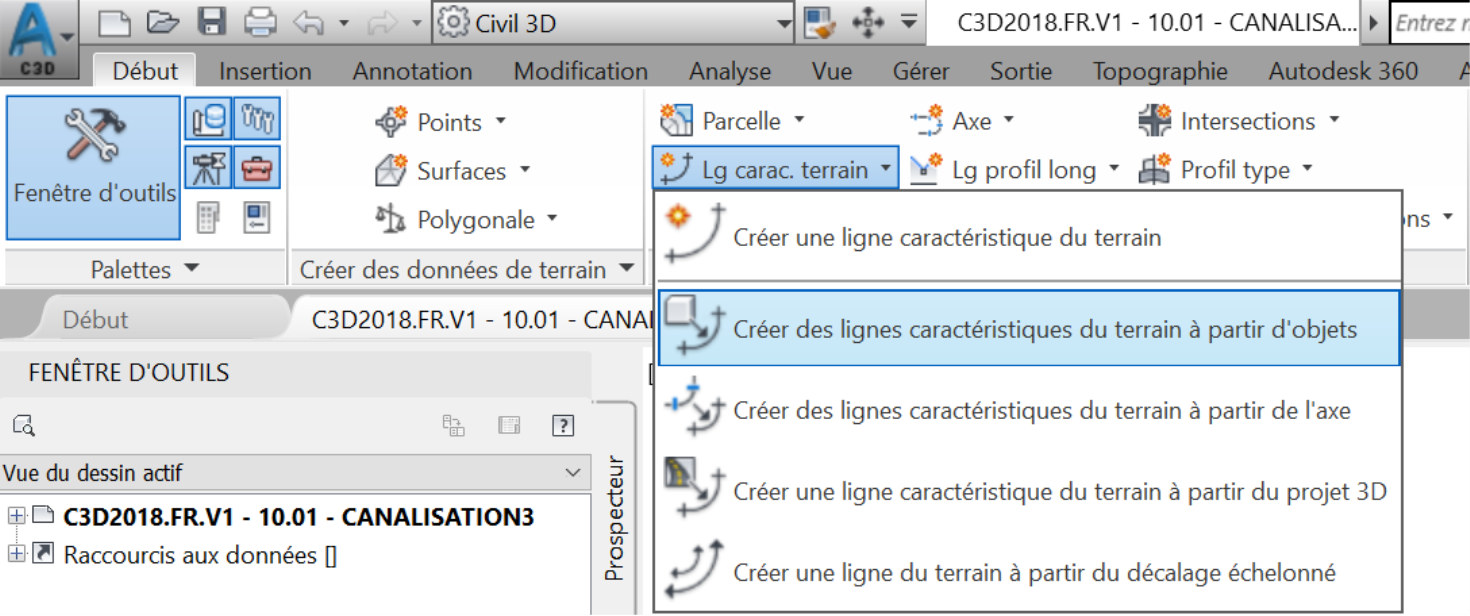

5. La nouvelle ligne représentera la ligne médiane des eaux pluviales. Par conséquent, nous devons attribuer des élévations à la ligne afin de pouvoir définir les élévations de la canalisation. Pour cela, nous devons convertir la polyligne en un type de ligne plus puissant : les lignes caractéristiques de terrains. Ce sont principalement des entités de terrassement pouvant interagir avec d'autres objets. Dans ce cas, nous les utilisons en raison de la facilité d'utilisation offerte par leur éditeur visuel et leurs outils de modifications de géométrie. Pour créer une ligne caractéristique de terrains à partir de la ligne centrale de décalage, exécutons la commande Créer des lignes caractéristiques du terrain à partir d'objets.

6. Sélectionnons la polyligne créée par décalage et appuyons sur Entrée à la ligne de commande.

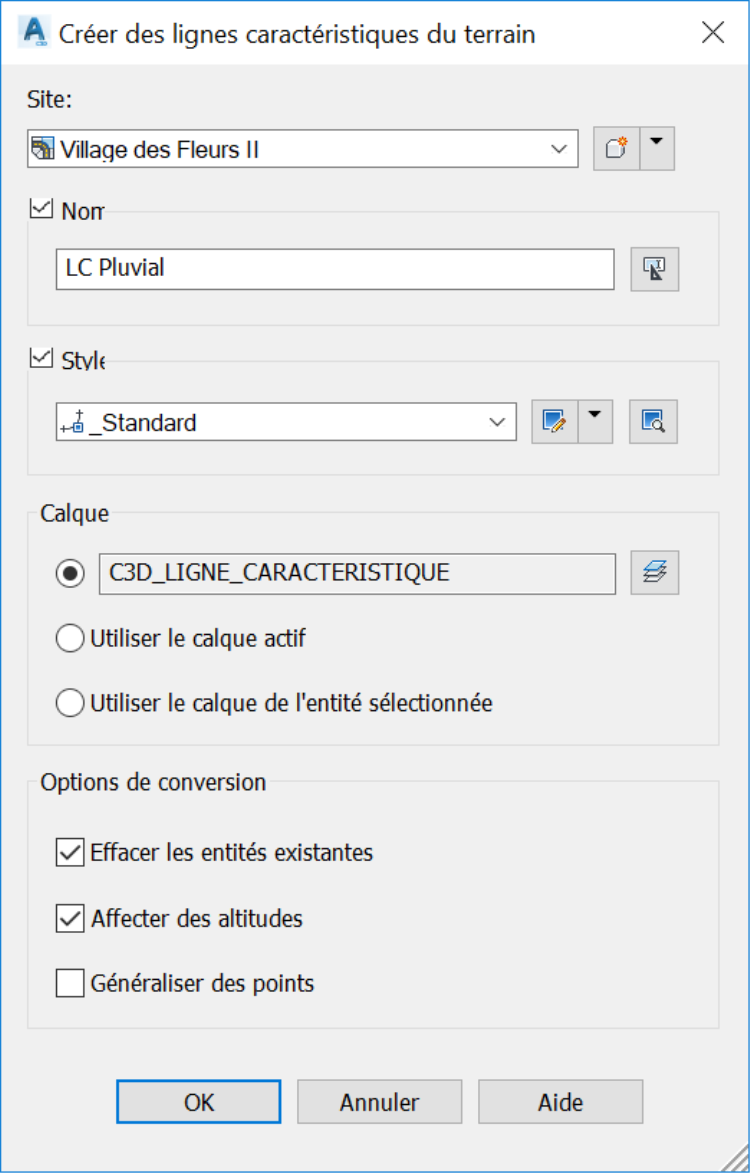

7. Dans la fenêtre Créer des lignes caractéristiques

      Nous devons d’abord attribuer un site. Nous avons parlé de sites avant. Ce sont des conteneurs topologiques dans lesquels on peut mettre des entités pouvant avoir une relation interactive. Dans le cadre de ce projet, nous n’avons qu’un seul site. Nos lignes résideront donc sur le site Village des Fleurs 2.

      Ensuite, nommons la ligne caractéristique et sélectionnons un style, par exemple Style de ligne de base.

      Nous allons laisser le calque à celui par défaut.

      Enfin, pour les options de conversion ; nous allons effacer les entités existantes et assigner une élévation. Cependant, il n'est pas nécessaire de Généraliser des points sur la polyligne. La polyligne a un nombre de points assez raisonnable et se trouve sur un chemin presque droit.

      Cliquons sur OK.

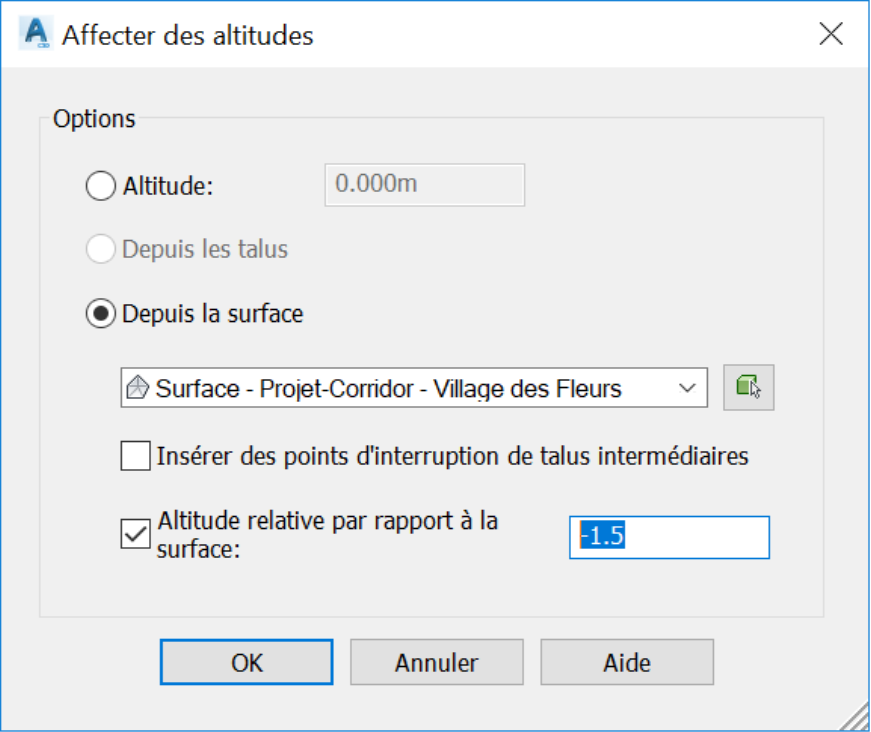

8. Dans la fenêtre Affecter des altitudes,

      Affecter les élévations de la surface du corridor,

      Définir une Altitude relative de -1,5m ou -5 pi pour les radiers des canalisations. Nous devons avoir une couverture minimale de 1m ou 3pi, tout en tenant compte du diamètre de la conduite. Nous ajoutons donc une valeur supplémentaire de 0,5 m ou 2 pi, pour le diamètre de la conduite. Si nous devons ajouter ou réduire la couverture de la conduite, nous pouvons toujours augmenter ou réduire la ligne caractéristique en la sélectionnant et en utilisant la commande augmenter / diminuer. À ce stade, nous ne connaissons toujours pas les dimensions finales des canalisations. Ceci sera établi lors de la phase de modélisation des eaux pluviales. Reportez-vous à notre module de cours Conception Avancée Civil 3D – Réseau Pluvial.

      Maintenant, cliquons sur OK.
