À Propos des Lignes de Rupture de Civil 3D

En premier,  que sont les Lignes de Rupture de Civil 3D? Et bien, découvrons les dans ce cours de formation en ligne. Ce tutorial didactique fait partie du cours complet sur les Essentiels de Civil 3D et son livre  Guide Utilisateur.

Définition d'une surface à partir de lignes de ruptures

Les lignes ruptures sont des données de ligne qui peuvent être utilisées pour améliorer une surface en lui fournissant plus d'informations et en influençant la manière dont elle est triangulée. L'ajout d'une ligne de rupture force la surface à créer des triangles reliant les sommets de la ligne de rupture. Par exemple, l'ajout d'une ligne médiane, du bord de la chaussée, du haut et de l'arrière d'une bordure créerait une surface plus précise que la création uniquement à partir de points.

Voyons un exemple.

●        Zoom sur la Rue des Tulipes. Si vous ne connaissez pas encore les rues, nous avons créé des vues nommées pour chaque rue afin de vous aider à les trouver. Pour effectuer un zoom sur une rue :

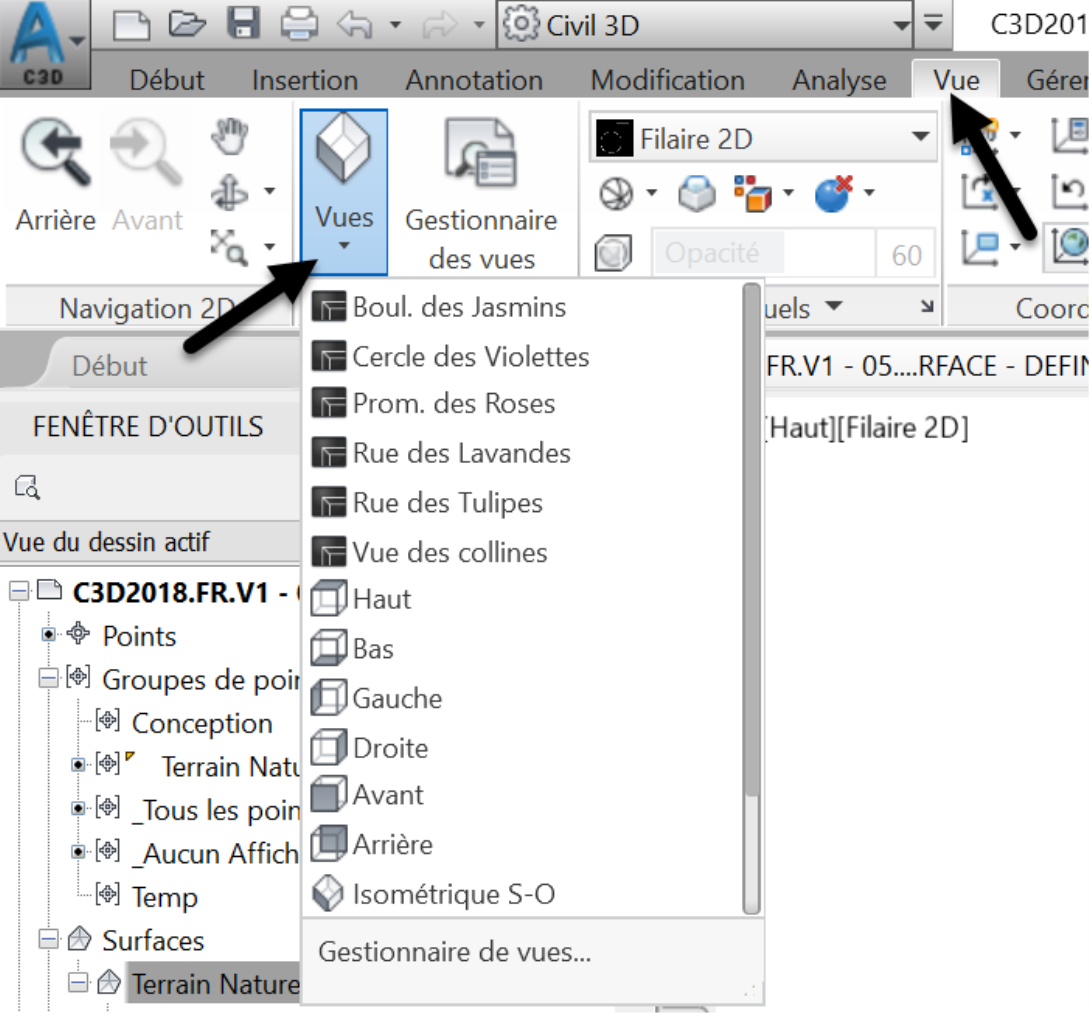

●        Sur le ruban, cliquez sur l'onglet Affichage, puis développez la liste déroulante Vue et sélectionnez la vue sur laquelle vous souhaitez effectuer un zoom, dans ce cas, Rue des Tulipes.

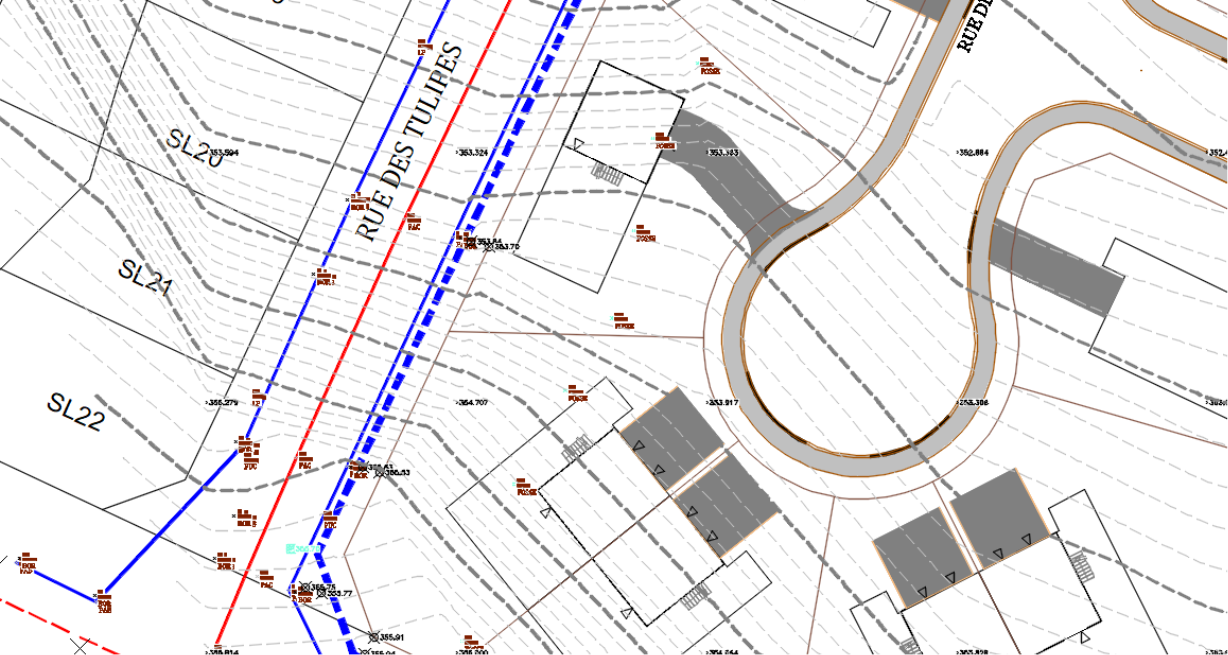

●        Notez les courbes de niveau de la surface existante, créées à partir du groupe de points. Ajoutons maintenant les lignes de rupture et voyons la différence.

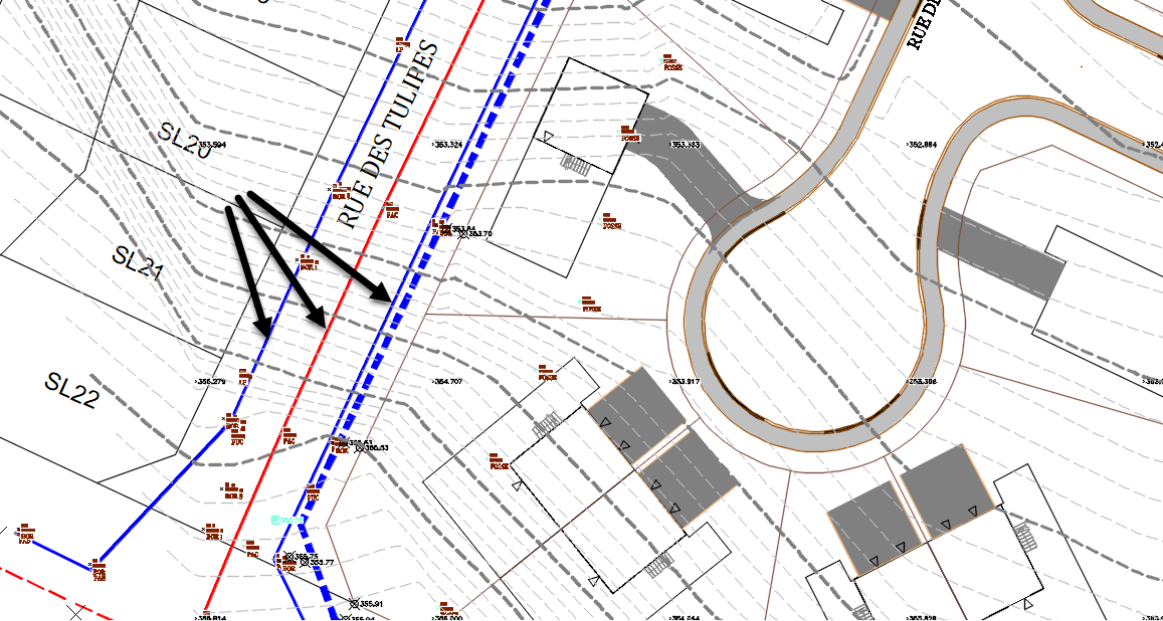

●        Sélectionnez les deux polylignes représentant le bord de la chaussée (lignes bleues) et la ligne centrale (polyligne du milieu rouge).

●        Ensuite, développez l'arborescence de définition de la surface du terrain naturel.

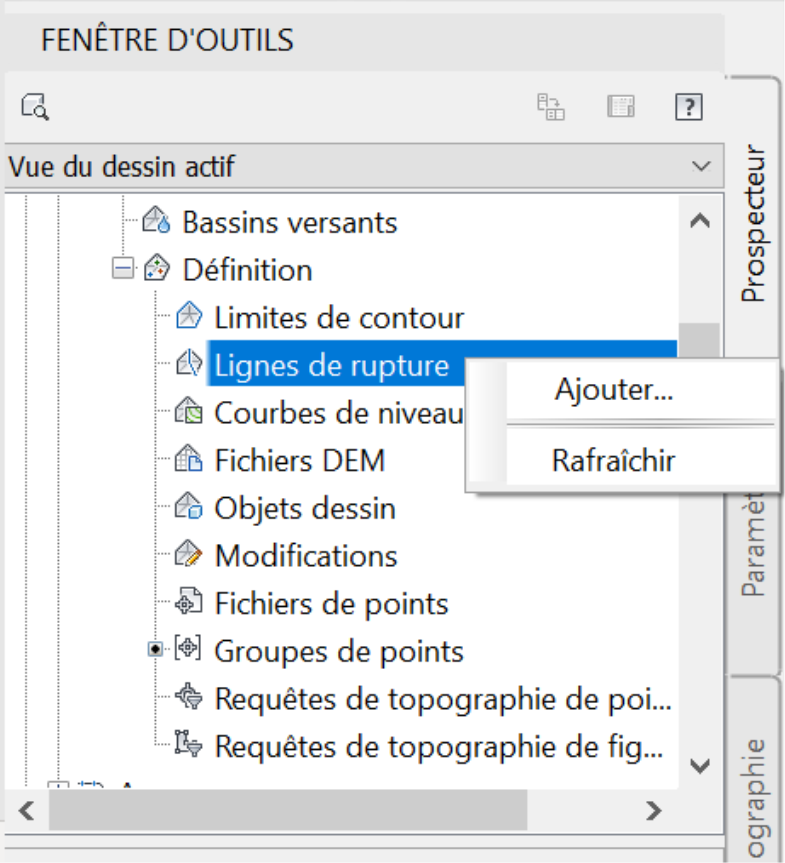

●        Faites un clic droit sur lignes de rupture.

●        Sélectionnez Ajouter.

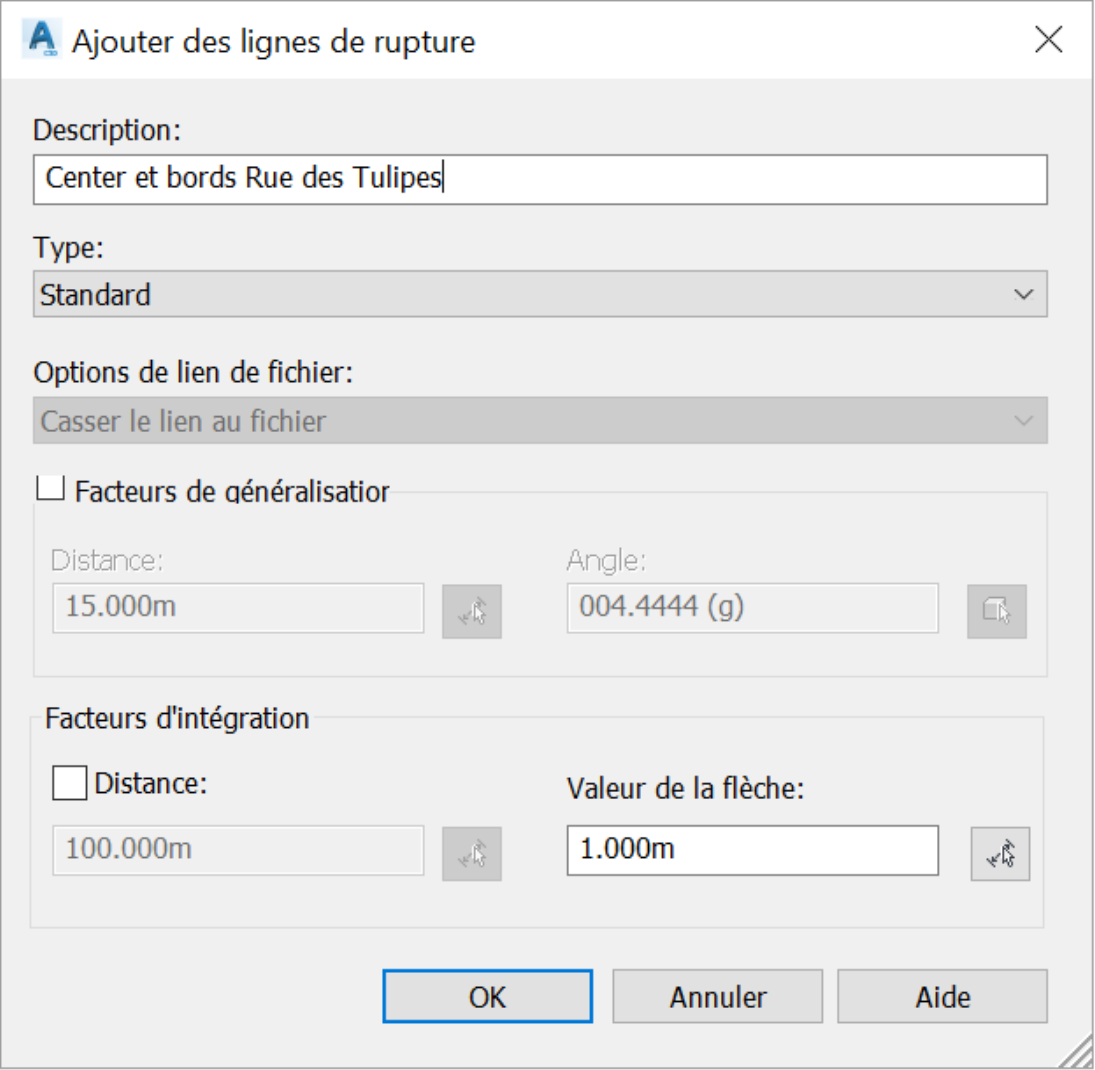

●        Dans le champ Description, utilisez un texte décrivant l'objectif de la ligne de rupture.

●        Généralement, les descriptions dans Civil 3D ne sont pas nécessaires. Pour cette raison, elles sont souvent négligées. Cependant, il est recommandé de toujours utiliser des descriptions explicites lorsque vous y êtes invité. Cela facilite beaucoup la gestion des surfaces et des autres entités lorsque le nombre d’entités dans le dessin devient important et que vous devez les retrouver.

●        Cliquez sur OK pour fermer la fenêtre.

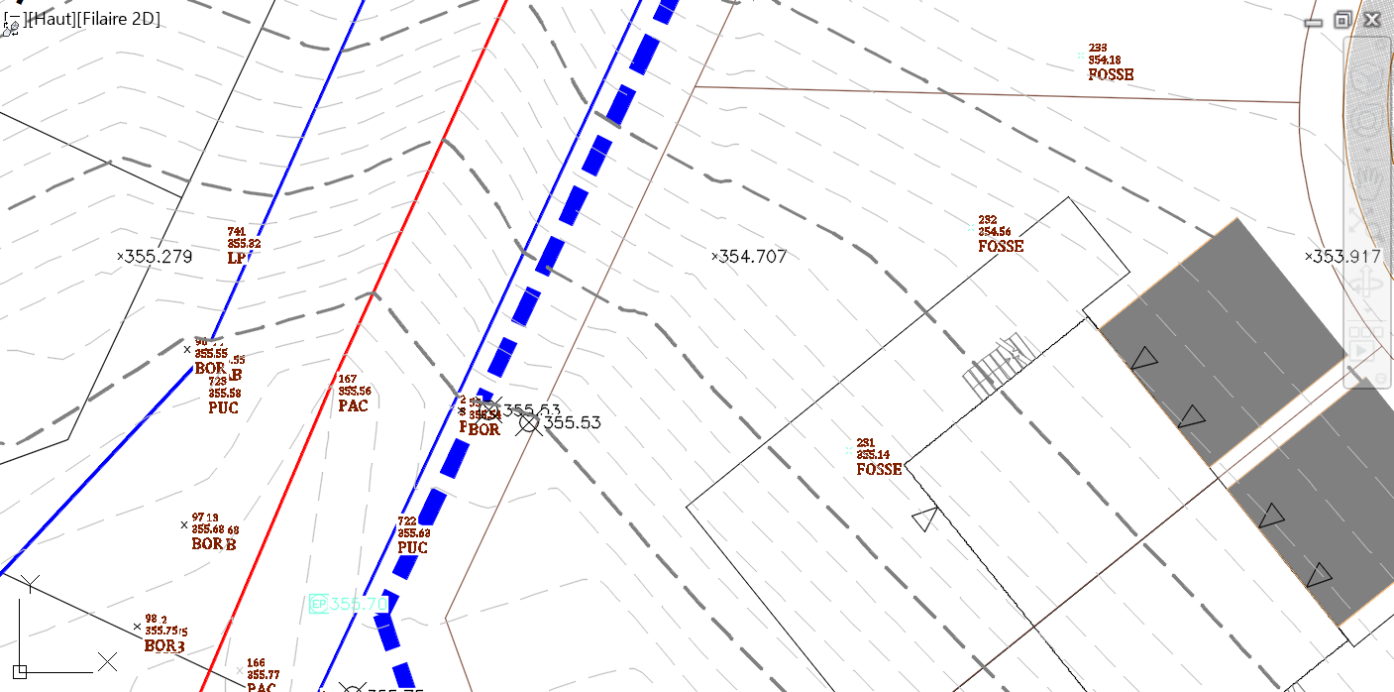

●        Notez les courbes de niveau de la surface avant et après l'ajout de lignes de rupture. Elles rendent la surface plus réaliste avec des courbes de niveau de chaussée plus réelles.
