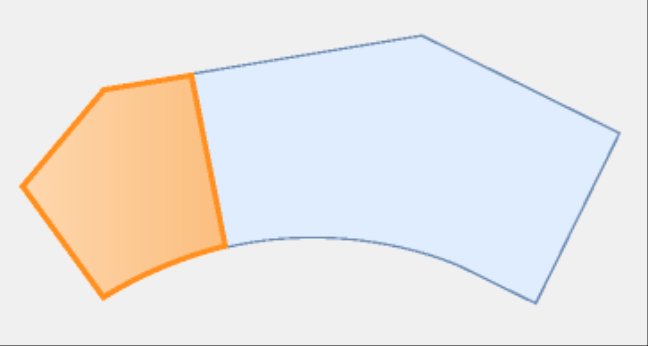

À Propos des  Parcelles de Civil 3D

En premier,  que sont les  Parcelles de Civil 3D? Et bien, découvrons les dans ce cours de formation en ligne. Ce tutorial didactique fait partie du cours complet sur les Essentiels de Civil 3D et son livre  Guide Utilisateur.

6.3.3        Parcelles par Outils de création

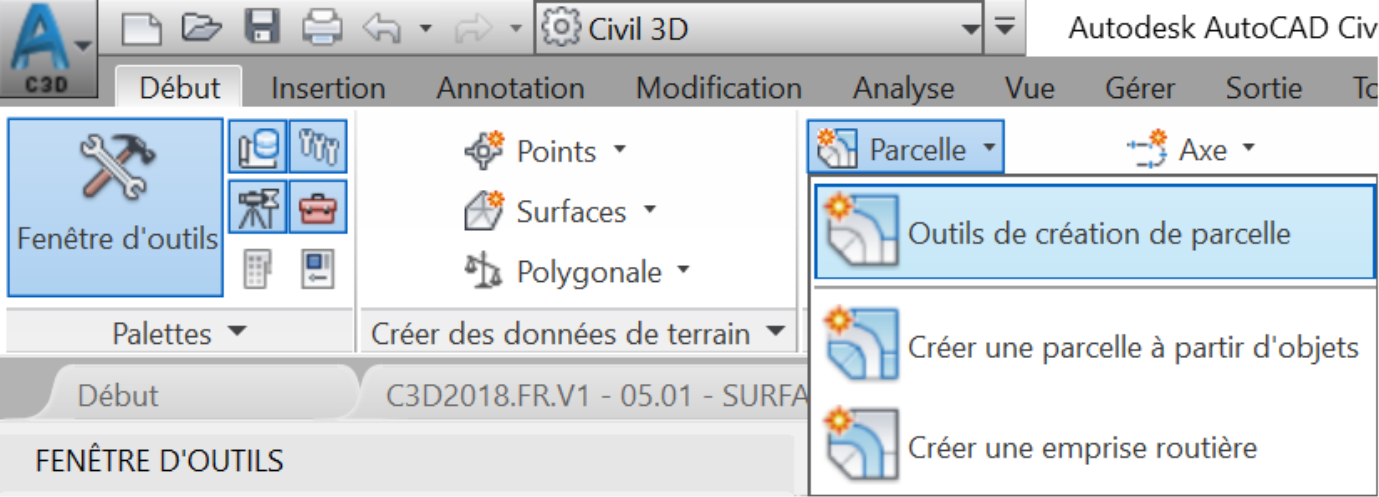

1. Continuons à travailler sur le même dessin ou ouvrons le fichier dwg 02-Parcelles-par-creation, se trouvant dans le même dossier. Sur le ruban, lançons la commande pour concevoir des parcelles, Outils de création de parcelles.

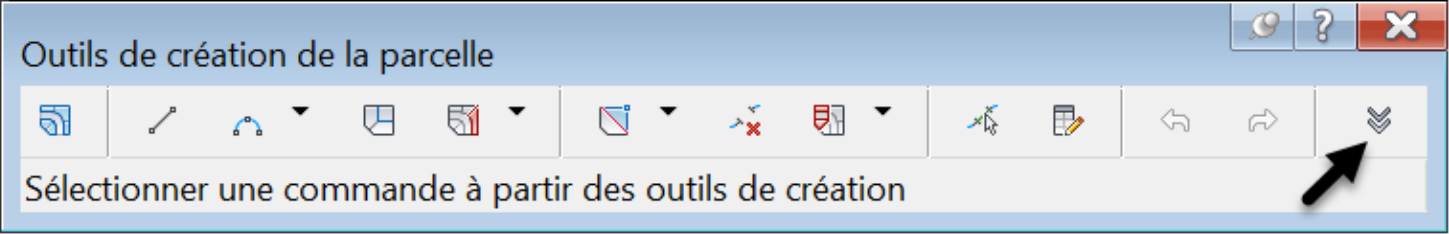

2. Déroulons la barre d'outils, si ce n'est déjà pas le cas.

3. Dans la fenêtre des Outils de création de parcelles, dans la zone Taille de la parcelle, entrons les paramètres de conception suivants.

      Une Aire minimale de parcelle de 150 mètres carrés ou 1 600 pieds carrés, selon nos unités de travail.

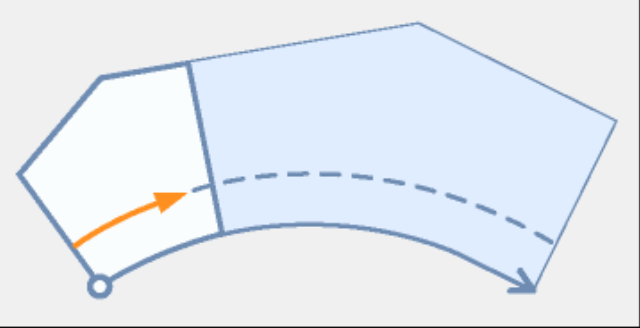

      Une façade minimale de 8,5m ou 30pi.

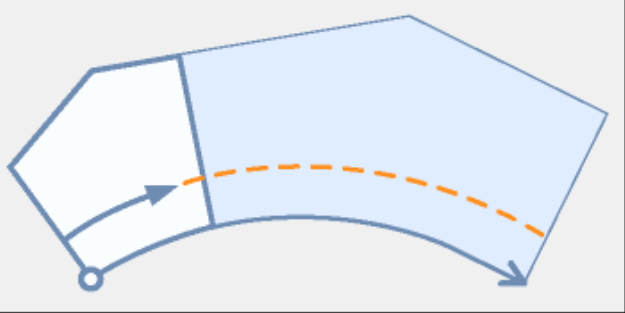

      Oui, pour utiliser la façade minimale pour le décalage.

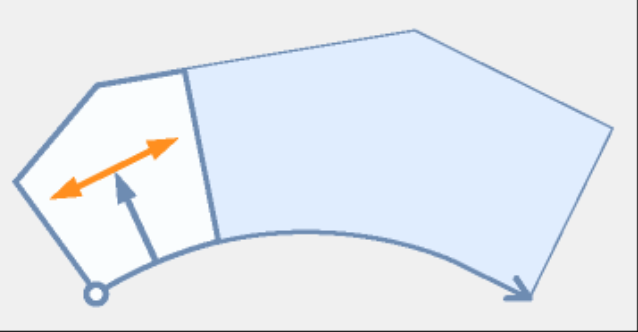

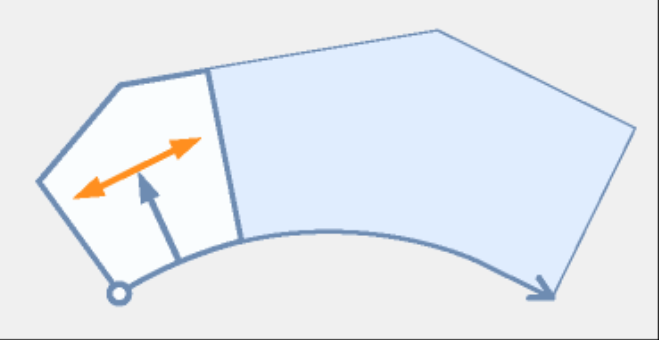

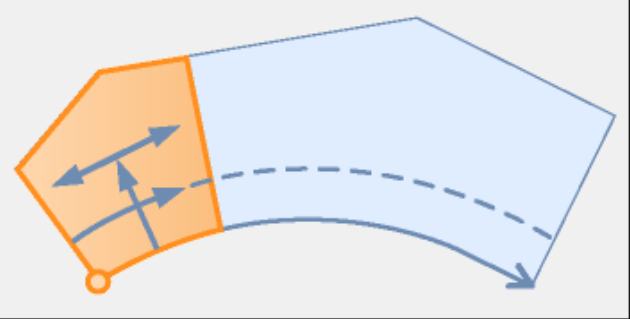

      Une largeur minimale de 8,5m ou 30pi. Il s’agit de la largeur minimale du lot à n’importe quel emplacement le long de la parcelle.

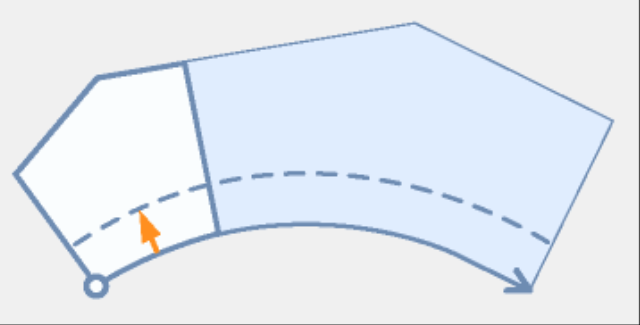

      Un décalage de façade de 5m ou 15pi

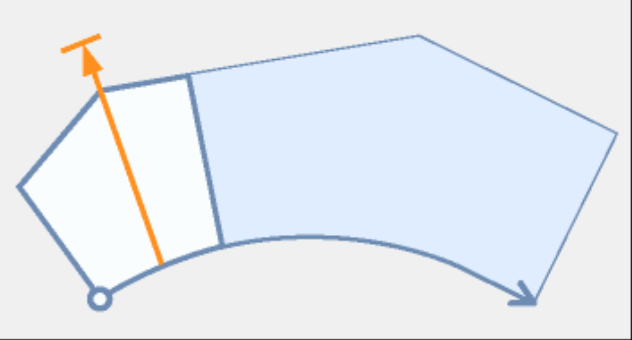

      Une profondeur minimum de 15m ou 20pi.

      Une profondeur maximale de 40m de 150pi.

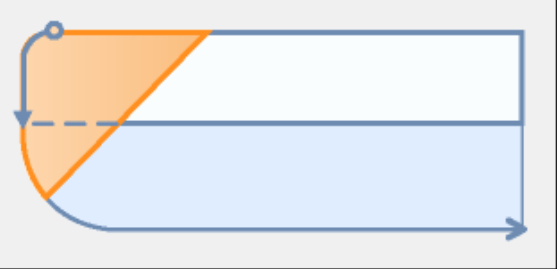

      Lorsque plusieurs solutions sont possibles, choisissons la petite façade, pour optimiser l’utilisation du lot.

      Désactivons le mode automatique afin de pouvoir suivre les lots individuels lors de leur création.

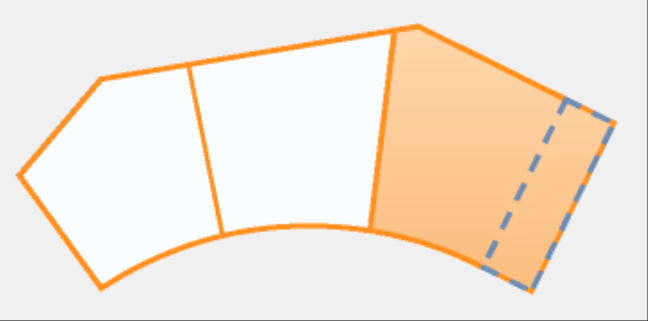

      Enfin, redistribuons toute la superficie restante, trop petite pour répondre à nos critères de création de lots, dans la dernière parcelle créée. En règle générale, ce serait une parcelle de coin de rue.
