À Propos des Points a partir d'alignements (axes) de Civil 3D

En premier,  comment   Points a partir d'alignements (axes) de Civil 3D? Et bien, découvrons les dans ce cours de formation en ligne. Ce tutorial didactique fait partie du cours complet sur les Essentiels de Civil 3D et son livre  Guide Utilisateur.

4.4.6        Création de points sur un alignement

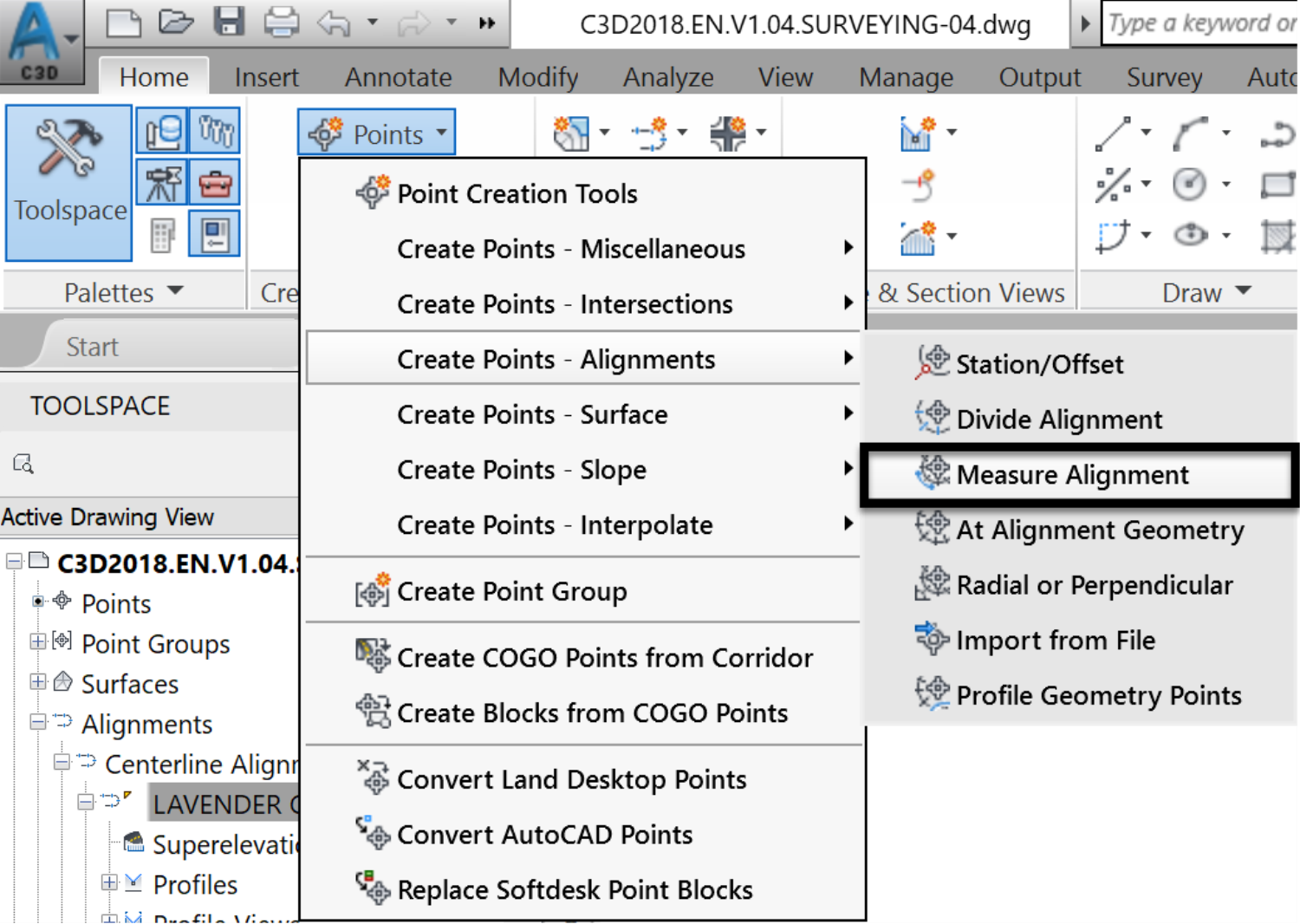

1. La méthode précédente, vue pour des polylignes, peut également être utilisée pour un alignement. Cette fois-ci, la commande à utiliser serait Mesurer l’axe, au lieu de Mesurer l’objet. Lancez-la.

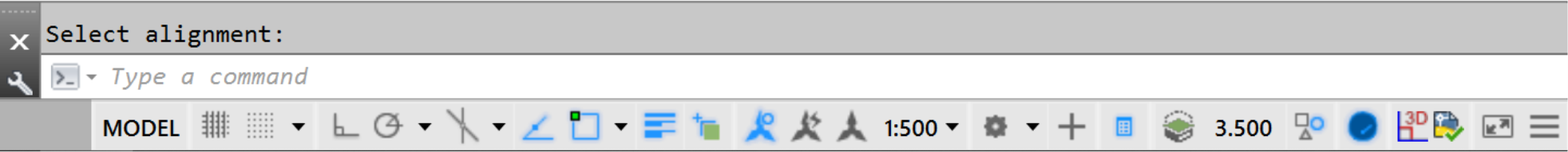

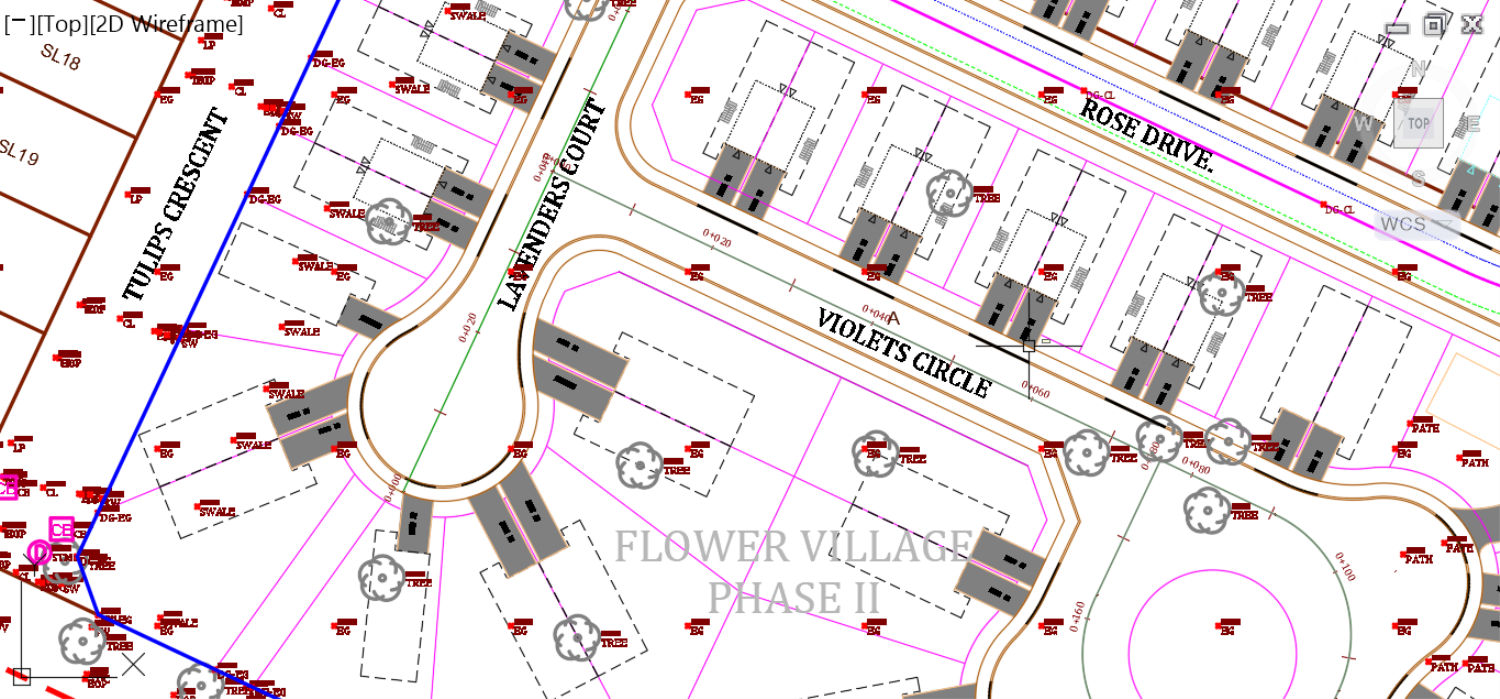

2. Puis, cliquons sur le centreligne Cercle des Violettes .

3. Pour l’abscisse de départ, pressons Entré pour accepter 0 + 000 (le point de départ de l’alignement)

4. Pour l’abscisse de fin, appuyons sur Entrée pour accepter 0 + 179.74m ou 589.70pi (la fin de l'alignement).

5. Appuyons sur Entrée pour accepter un décalage, à partir de la médiane, de 0.00m (0.00pi),

6. Pour intervalle, tapons 30m ou 100pi sur la ligne de commande. Cela indique que nous voulons créer des points tous les 30m ou 100 pi.

7. Pour la description, entrons CC-CL.

8. Appuyons sur Entré pour ignorer la demande d'élévation.

9. Continuons à appuyer sur Entré, jusqu'à ce que la ligne de commande soit vide.

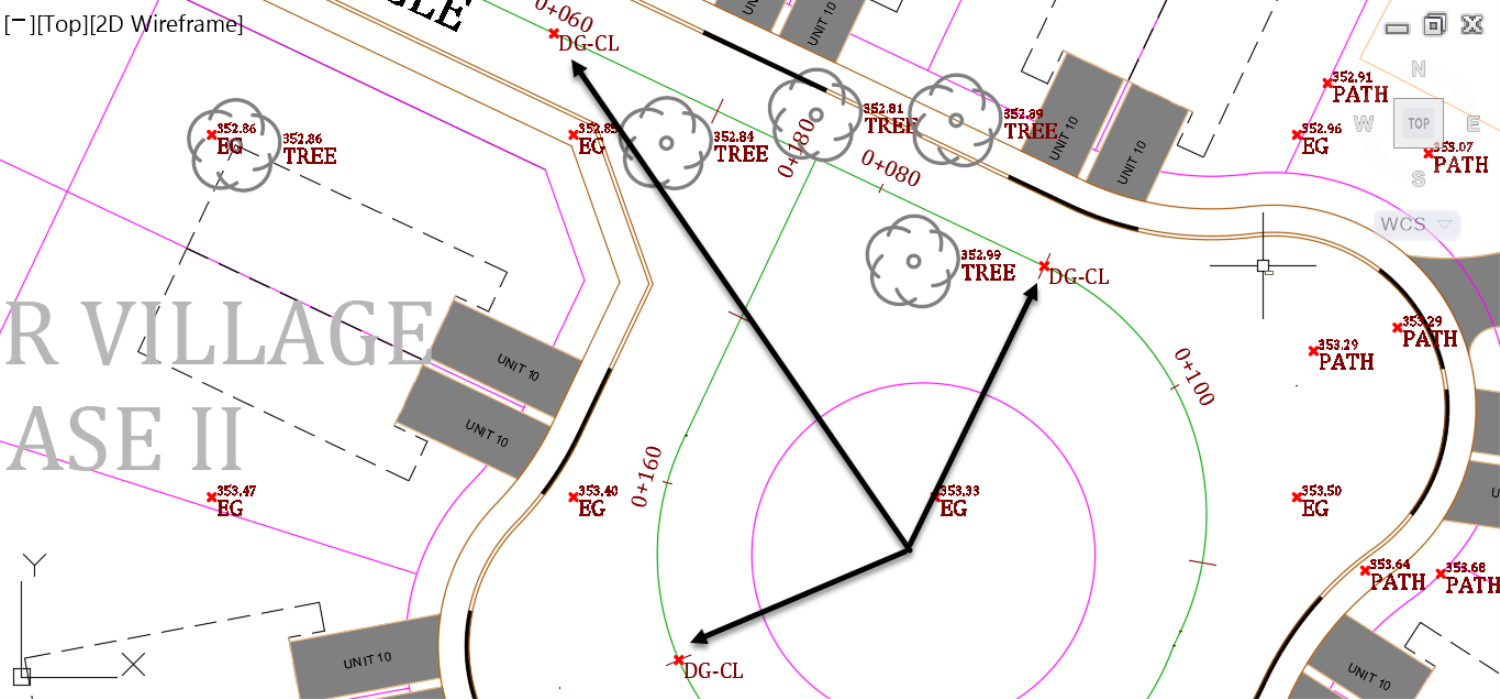

10. De nouveaux points sont maintenant créés le long du cercle des violettes, à un intervalle de 30 m ou 100 pi.
