À Propos des  Sites de Civil 3D

En premier,  que sont les Sites de Civil 3D? Et bien, découvrons les dans ce cours de formation en ligne. Ce tutorial didactique fait partie du cours complet sur les Essentiels de Civil 3D et son livre  Guide Utilisateur.

    Sites

1. Commençons par ouvrir le fichier dwg 06.01-Parcelles, se trouvant dans le dossier d’exercice de la leçon 06.
2. La première étape consiste à créer un Site. Avant d'aller plus loin, parlons un peu des Sites, car il existe quelques fausses idées sur les Sites. Beaucoup d’utilisateurs, même certains de longue durée, utilisent le terme Site littéralement. Ils le considèrent comme un endroit où nous pouvons classer des chantiers de construction. Même si nous pouvons les utiliser pour cela, les sites sont créés pour un concept totalement différent. Dans Civil 3D, les sites permettent de gérer des objets ayant une topologie commune. Les professionnels de SIG (System d’Information Géographique) sont très familiarisés avec la notion de topologie. Dans un site, des entités telles que des parcelles, des alignements, des terrassements et des lignes caractéristiques de terrains peuvent partager une topologie. Le dictionnaire Larousse définit une topologie comme un espace où on : "étudie les propriétés invariantes sous l'effet de transformations biunivoques continues.". Une définition sophistiquée, pour dire que les objets dans un espace topologique, ou un Site dans notre cas, interagit les uns avec les autres pour conserver des lois physiques et mathématiques. Par exemple, un site incluant des cartes de sol, des bassins versants ou parcelles obligera ces éléments à tenir compte les uns des autres. Une ligne traversant une autre l’obligera à avoir la même élévation au point d’intersection. Des alignements traversant des parcelles les diviseront, ainsi de suite. Si nous désirons conserver des entités, il faudrait alors les mettre dans des sites séparés.   Un exemple typique de topologie est le terrassement avec des lignes caractéristiques de terrains. Lorsque nous créons un terrassement, par exemple pour un bassin de rétention, le haut du bassin et le groupe de talus doivent se trouver sur le même site. Cela nous permettra de créer un fond de bassin à partir des lignes du haut de bassin. En résumé, les lignes caractéristiques de terrains doivent partager une topologie pour pouvoir interagir les unes avec les autres, pour des fins de terrassements. Cela signifie qu'ils doivent être dans le même site. Maintenant que nous savons à quoi servent les sites, nous pouvons commencer à créer des parcelles.

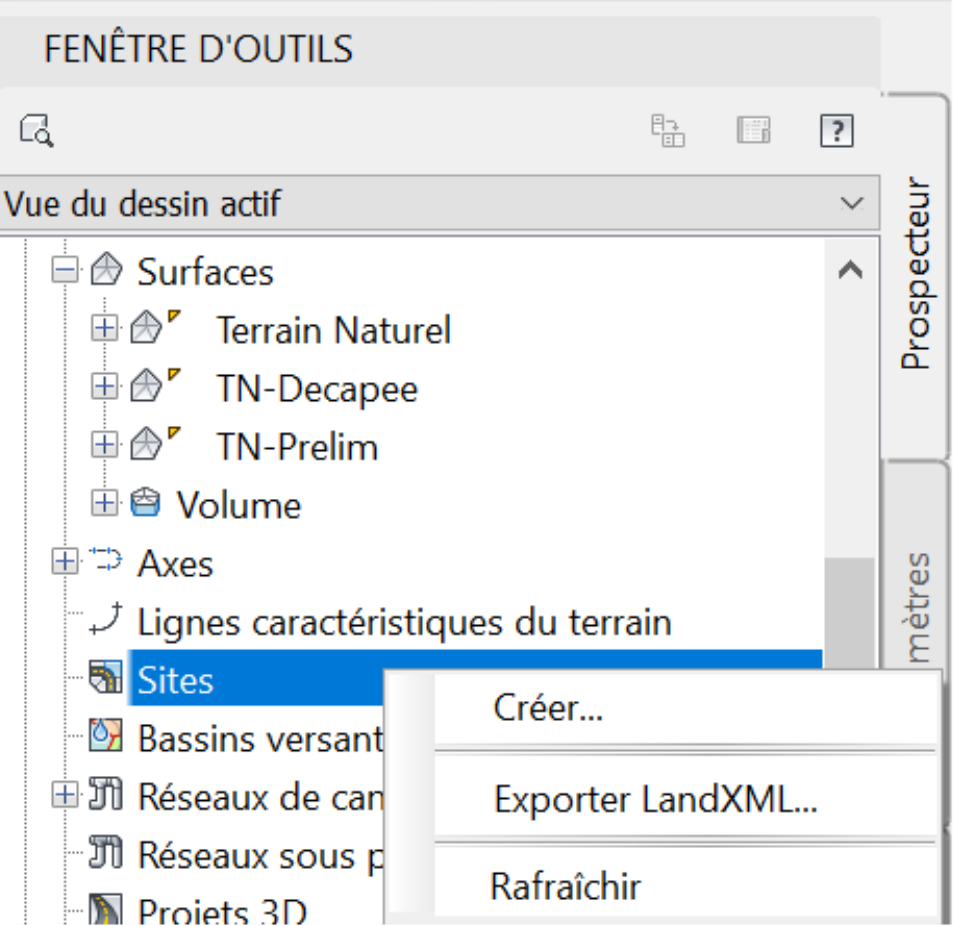

3. Créons un site. Pour en créer un, dans le Prospecteur, cliquons avec le bouton droit sur Sites, puis sur Créer.

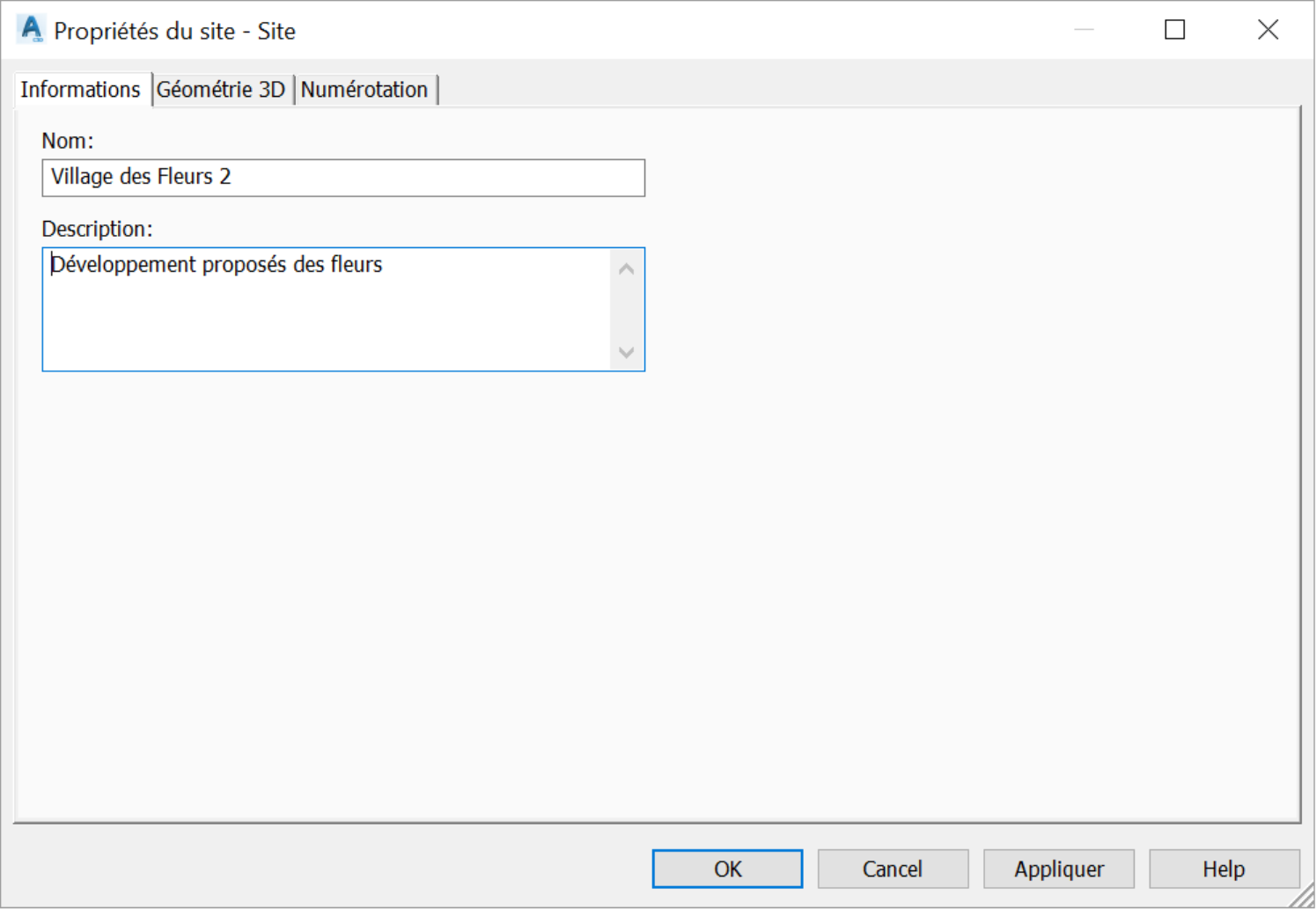

4. Dans la nouvelle boîte de dialogue, attribuons un nom et une description, par exemple, Village des Fleurs 2 pour le nom et Développement proposés des fleurs pour la description.

5. Cliquons sur OK
