Command Eattext AutoCAD - Extraction de donnees de blocs

Produit: Autodesk AutoCAD  |   Sujet: ruban: Civil 3D Essentiels

PROCÉDURE POUR EXTRAIRE LES INFORMATION DES
OBJETS DANS AUTOCAD

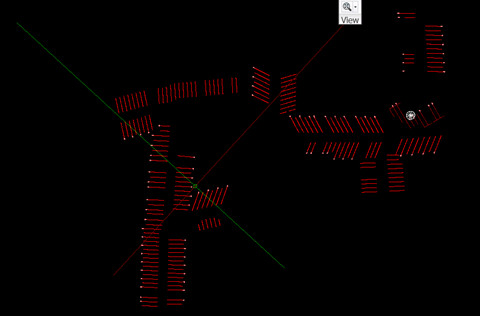

1. Dans AutoCAD, isolez les objets dont vous voulez extraire les informations (par
exemple les lignes de stationnement et les prises)

2. Tapez « Eattext » a la ligne de commande.

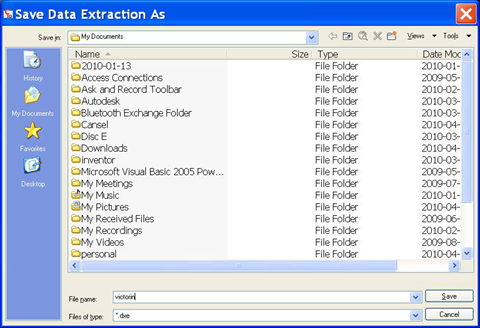

3. Donnez un nom au fichier de format dxe et enregistrez.

4. Dans autoCAD isolez les objets dont vous voulez extraire les informations.

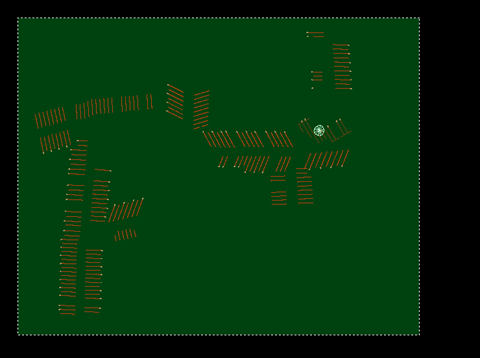

5.visionnez les objets a extraire

6. Faites Entrée à la ligne de commande et cliquez sur Next

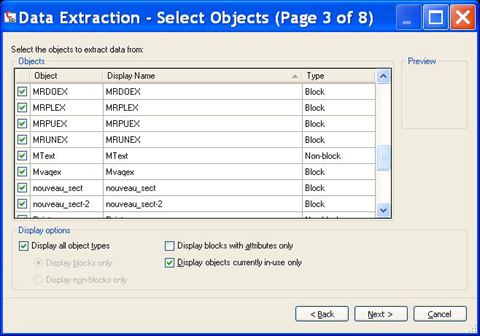

7. Choisissez les types d’objets a extraire.

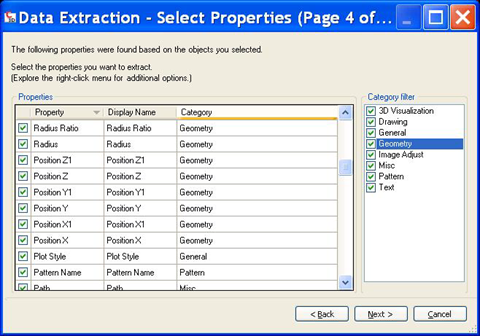

8. Sélectionnez les propriétés a affichez. En fonction de vos besoins vous pouvez
enlever certaines propriétés. Mais vous pouvez les sélectionner toutes et éliminer dans
le fichier des résultats.

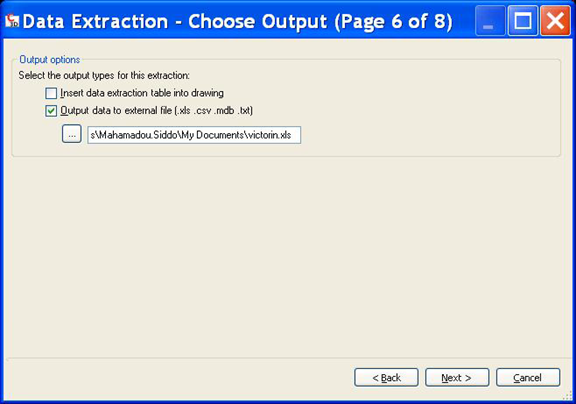

9. Choisissez le dossier du fichier extrait.

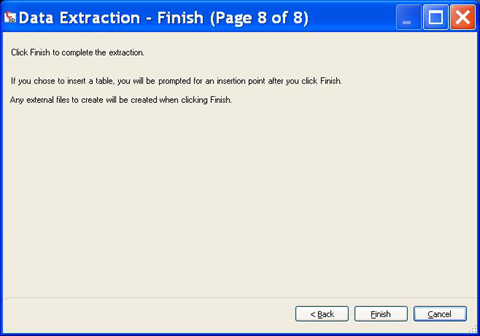

10. Fin de l’extraction.

11. Retournez dans le dossier ou vous aviez enregistré votre fichier et ouvrez-le. Vous
pouvez l’éditer pour supprimer les colonnes inutiles et garder ce dont vous avez
besoins (les colonnes donnant les information X,Y,Z)
