PORCEDURES RACCOURCIS ET XREFS

Pour mieux gérer toutes ces données il faut éviter d'avoir toutes les données dans un seul fichiers. cela créera des fichiers trop lourds, avec beaucoup d'interactions entre les différents éléments contenu dans le projet. Il faudrait alors les séparer par utilisations de raccourcis (shortcuts).  Les raccourcis peuvent être définis comme des xref "intelligents" parce qu’ils peuvent lire les données de surfaces, profils, alignements etc.

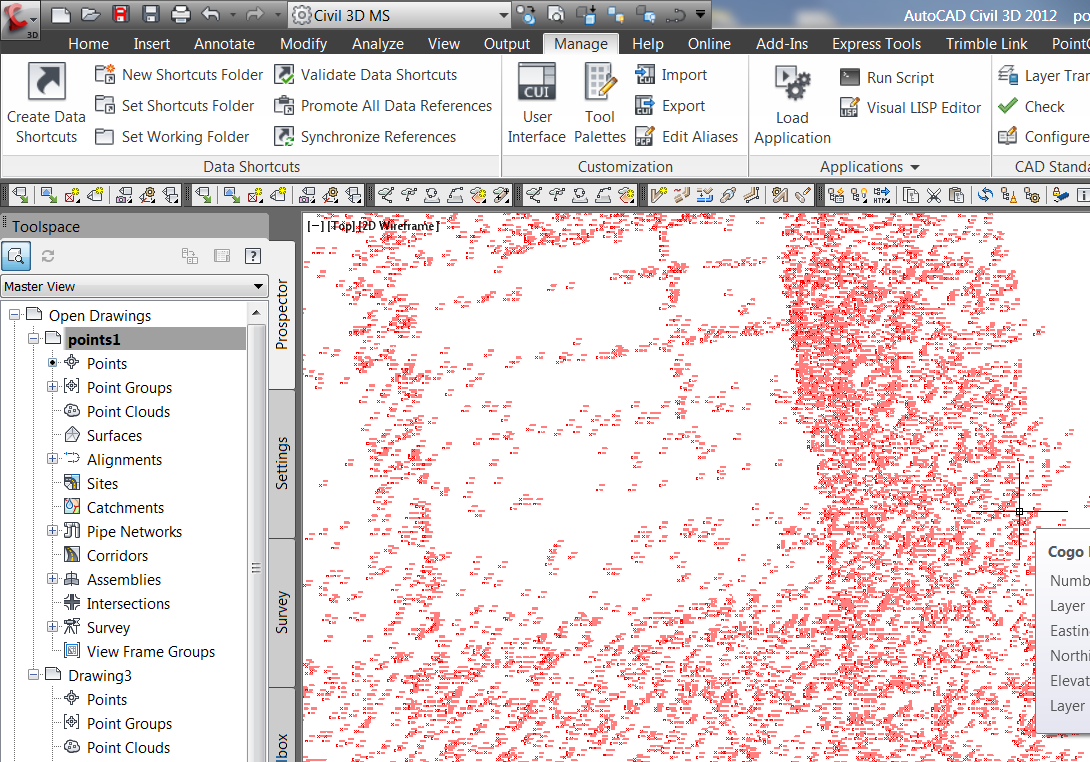

Maintenant voyons un exemple d'utilisation de raccourcis.  Supposons que j'ai un point avec des milliers de points (dans cet exemple j'ai 40,000 pts) avec lesquels je vais travailler pour créer des surfaces, des alignements, des corridors, etc.

Tout d'abord je crée mon fichier de points que je vais appeler o-points. Dans ce fichier je vais avoir les groupes de points comme transmis par l’arpenteur. Chaque fichier de points peut être dans un groupe de points différent.

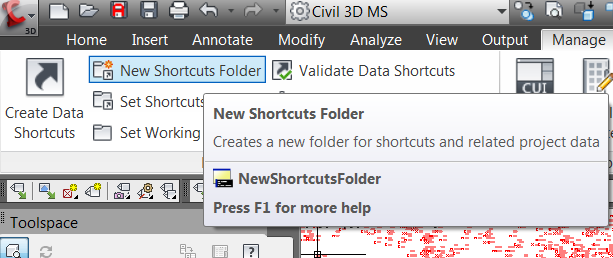

onglet MANAGE

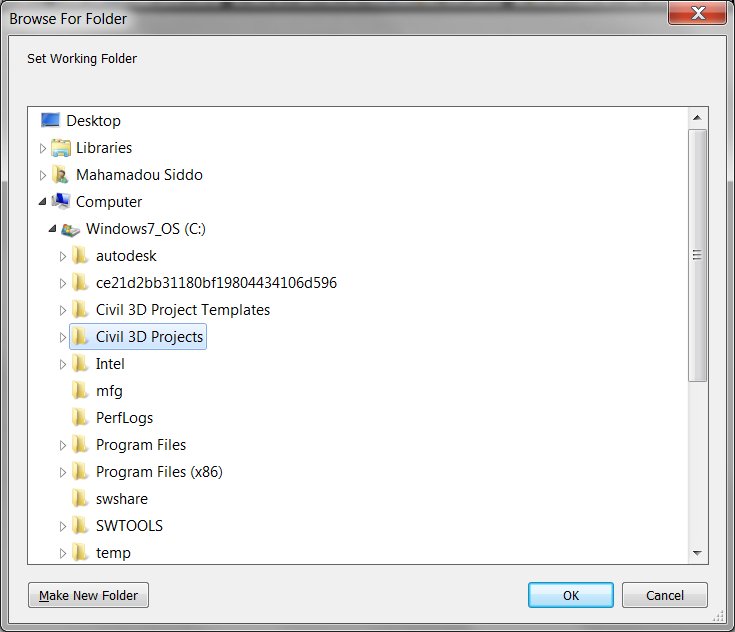

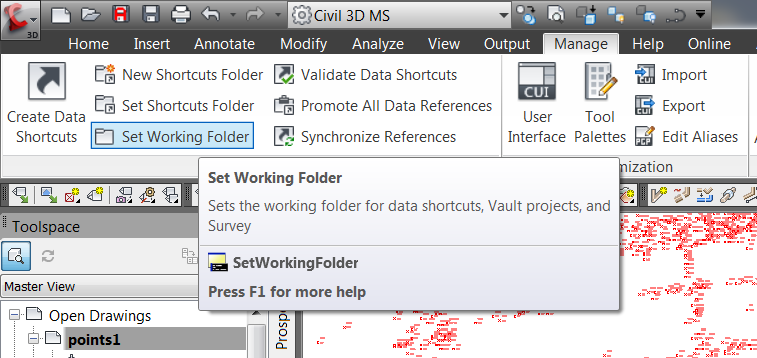

 Définir un dossier de projet.

 Créer un nouveau projet. Le nouveau projet sera créé dans le dossier de défaut des projets civil 3d (c/civil 3d projects) sauf si vous avez modifier le dossier par défaut. Renommez votre nouveau projet pour définir le nouveau projet.

onglet MANAGE

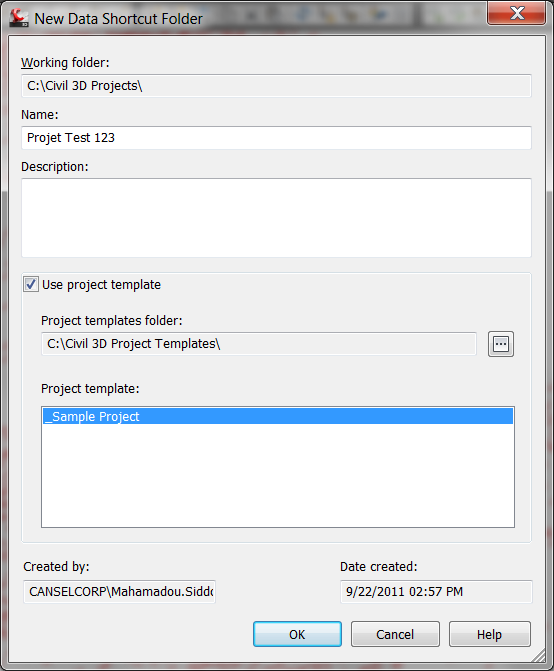

 Nommez votre nouveau projet et prenez un template existant. Le template de défaut de civil est assez bien structure, vous pouvez le modifier plutard si besoin mais il contiendra tout ce qu'il faut pour un projet typique.

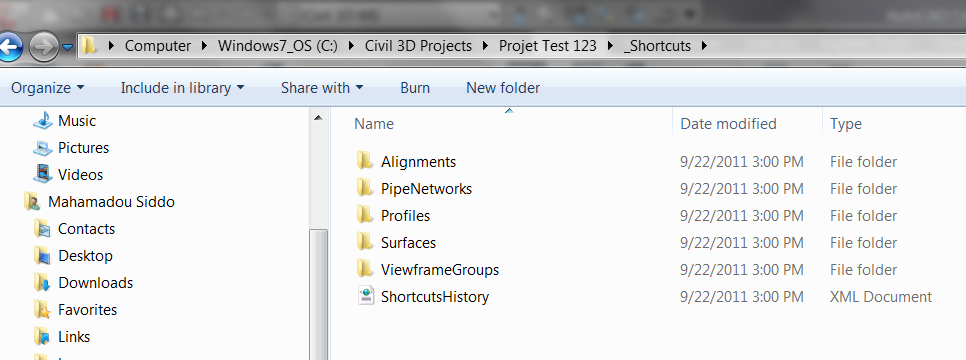

 Par curiosité si vous naviguez dans le dossier des projets, vous verrez qu'un nouveau projet a été créé pour vous avec tous les dossier nécessaire pour gérer les fichier de travail.

 Ces dossiers contiendront les differents raccourcis qu'on va cree (alignments et profils. surfaces, conduites, etc.)

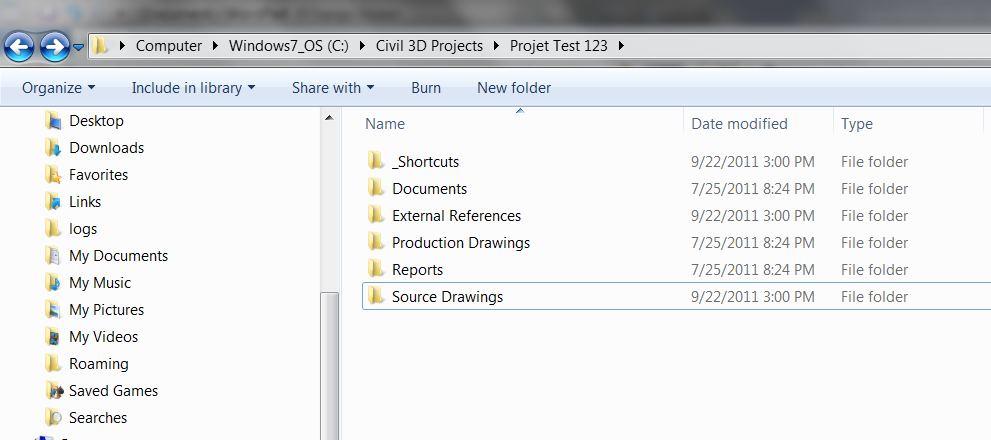

 Dans le dossier principal du projet on aura:

Dans sources drawing on mettra les fichiers sources, dans productions drawing les fichiers de travail et external references, les fichiers xrefs. Les noms sont assez explicites.

Maintenant retournont dans civil 3d. On va enregistrer notre fichiers de points soit dans external references ou Sources drawings, ca dépends vraiment de comment on veut s'organiser.

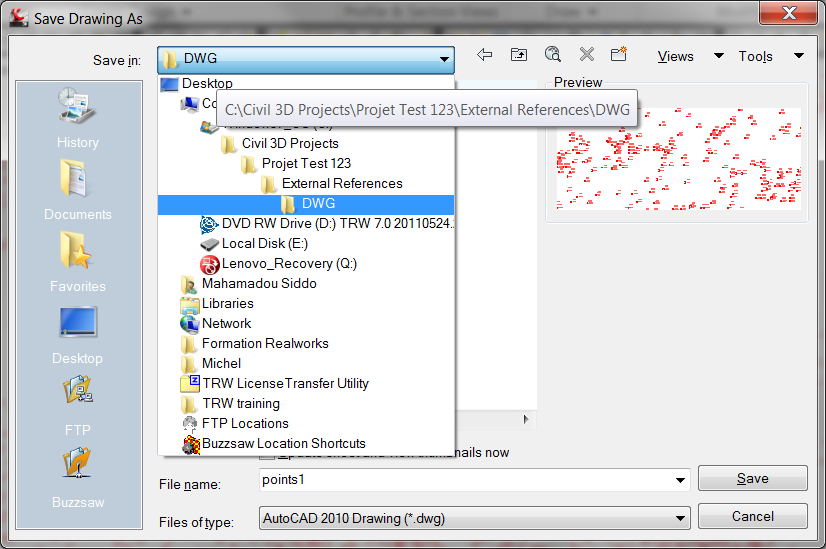

J'enregistre mon fichier de points comme suit:

Maintenant je ferme le fichier o-points.

Je crée une nouveau fichier pour mes surfaces que j'appelle o-surfaces. Dans ce fichiers je cree toutes mes surfaces.

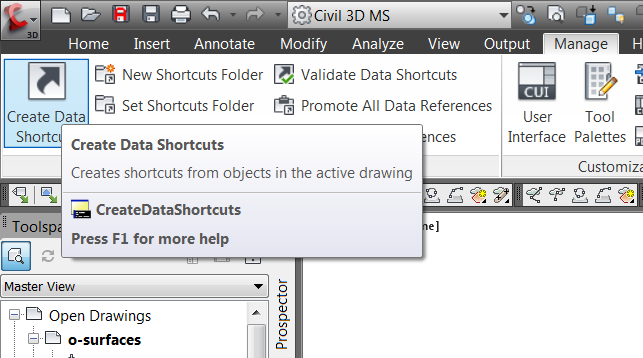

Ensuite je crée mes raccourcis qui seront utilisés par d'autres dessins (productions notamment)

onglet MANAGE

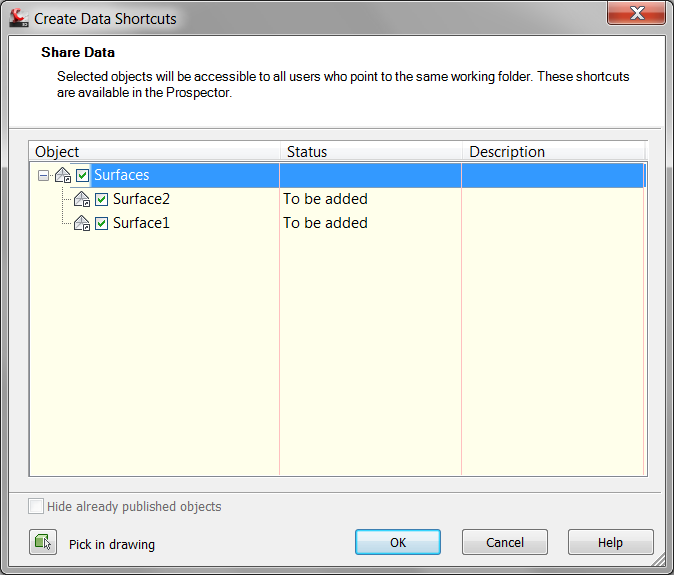

Je sélectionne la liste des surfaces que je veux partager

Ensuite je ferme mon fichier des surfaces

Enfin j'ouvrir mon dessin de production, celui ou je vais travailler. je peux importer mes raccourcis de surfaces, alignments etc. Ils seront utilisables comme si ils résident dans mon dessin. Mais l'avantage c'est que la taille de mon dessin sera considérablement réduit sans.

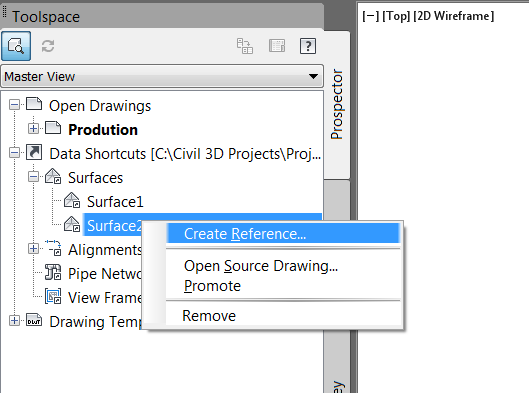

Pour importer mes surfaces, il suffit de regarder dans la section raccourcis du prospecteur et tous les raccourcis sont disponibles. On les insert dans notre dessin comme suit:

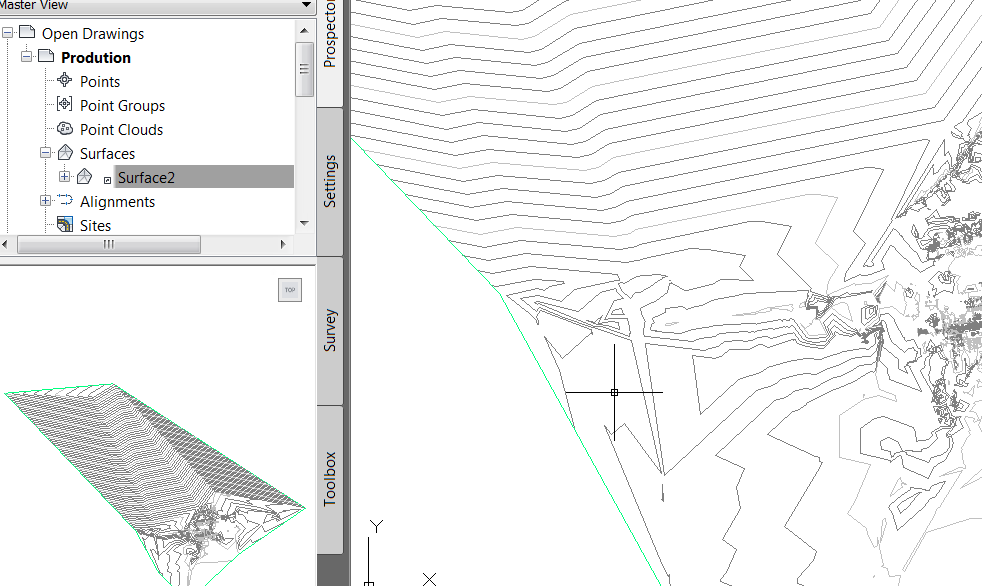

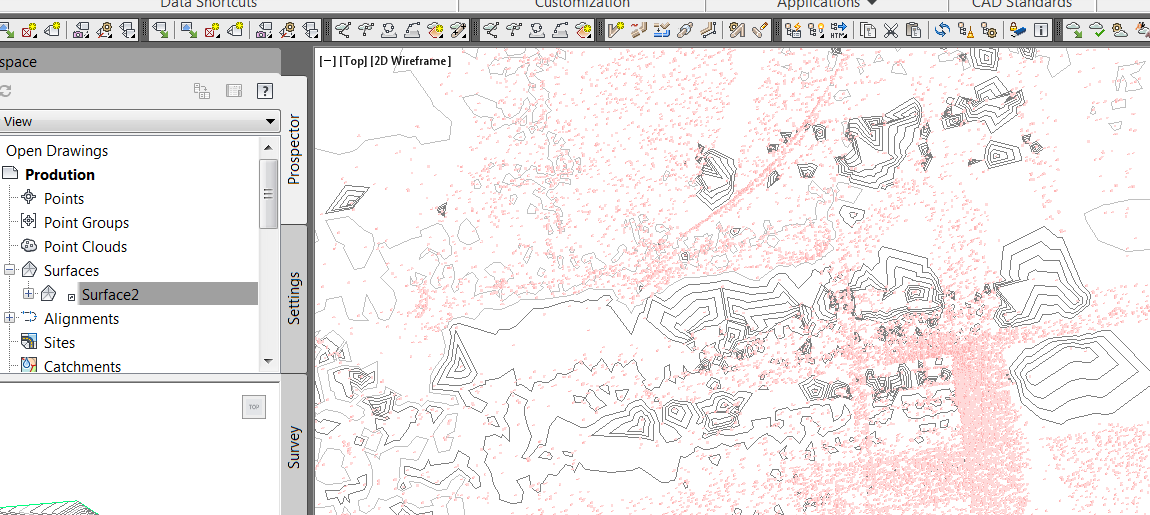

Ainsi, on a notre référence qui est créée et disponible sans que ça ralentisse le dessin ou augment sa taille de façon significative. Remarque le symble à gauche de surface2 qui indique que c’est un raccourci.

Si je veux voir les point je peux faire un xref de mon fichier de points en tapant xref à la ligne de commande et en sélectionnant le fichier a référencer:

Je peux faire la même chose pour les alignement et les profils. Voilà, j'ai mes surfaces et les xrefs dans un dessin beaucoup plus facile à travailler.
