Produit:  Autodesk Civil 3D  |   Sujet: Topographie avec Civil 3D

Dans cet exercice, nous apprendrons sur le module topographie de Civil 3D et comment exporter avec Leica Job converter et trimble link.

Exporter

Maintenant que nous avons les données de conception disponibles, soit obtenues de l'équipe de conception ou par l'ingénierie inversée par l'arpenteur, nous pouvons passer à l'étape suivante, l'exportation vers le logiciel d'équipement de terrain.

1. Voyons comment exporter les données, en commençant par le modèle de corridor routier.

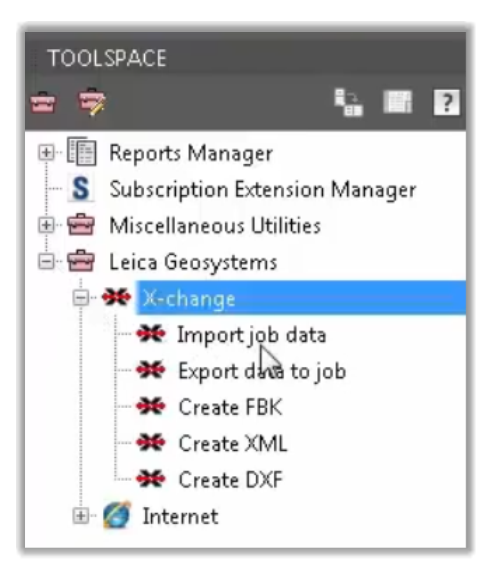

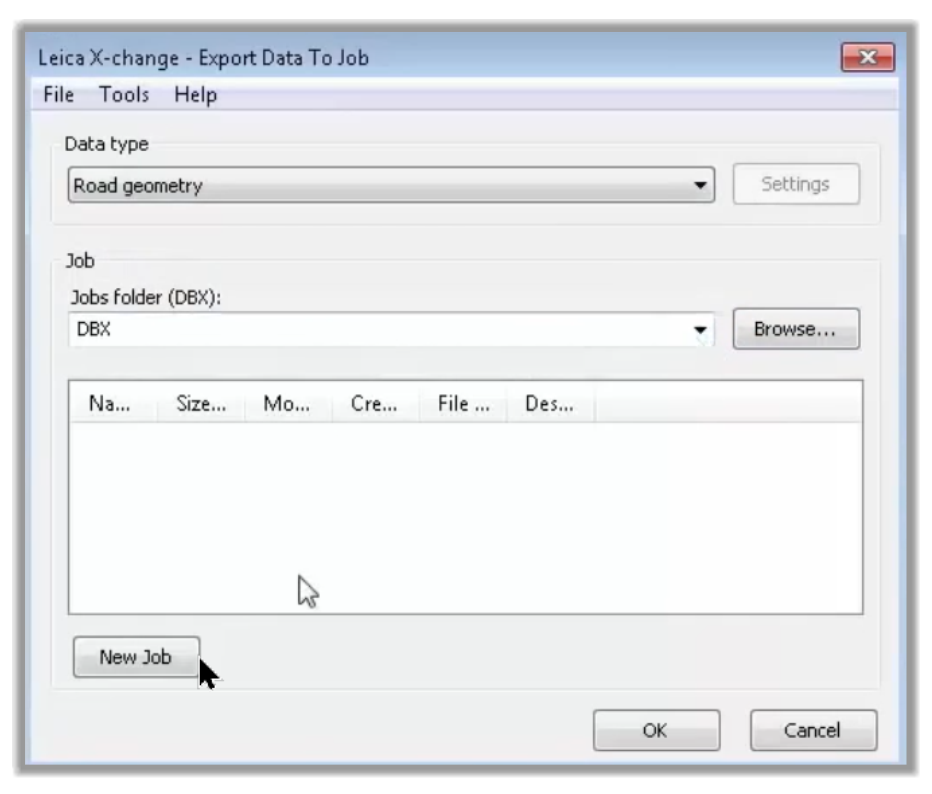

2. Nous avons plusieurs options pour l'exporter. La première option consiste à utiliser un outil de conversion de contrôleur comme l'extension Leica Exchange (pour ceux qui ont une ancienne version de Civil 3D).

3. Cette extension n'est plus publiée depuis la Version Civil 3D 2017. Nous ne passerons pas trop de temps sur ce plug-in puisqu'il est désuet maintenant.

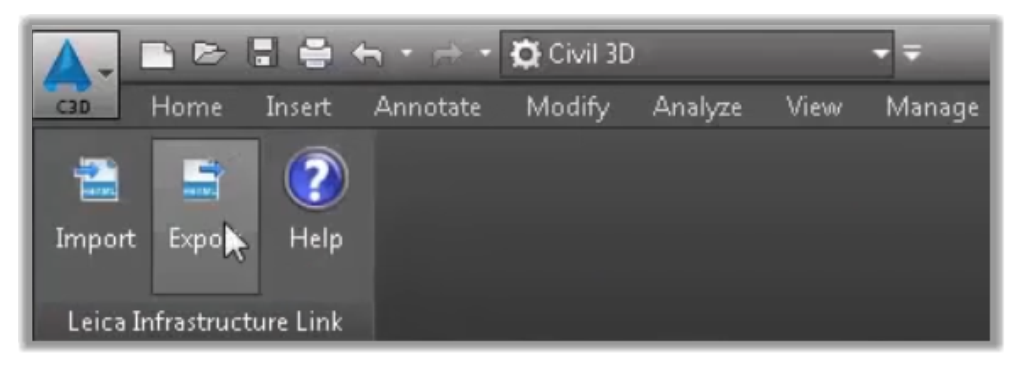

4. La deuxième option utilise le plug-in Lien d'infrastructure Leica, qui est disponible pour Civil 3D 2017 à 2021. Une fois installé, il se trouve dans le ruban. Il comporte un processus en deux étapes.

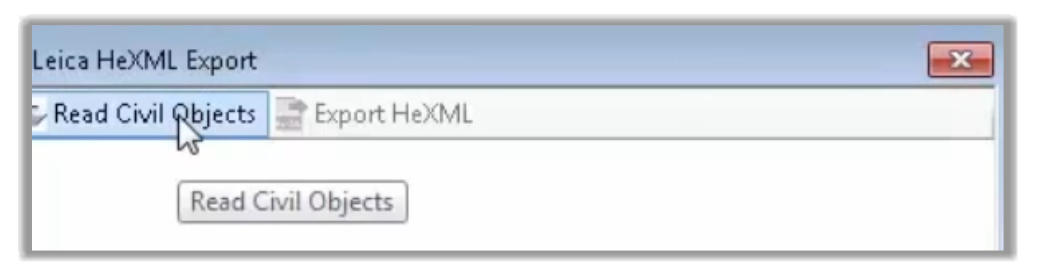

5. La première étape consiste à lire les données civiles dynamiques du dessin, telles que les points, les alignements, les routes, etc.

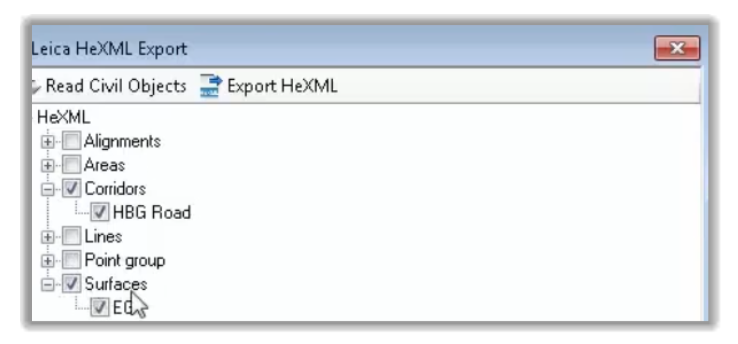

6. Nous pouvons voir toutes les données disponibles dans le dessin courant. Dans ce cas, nous ne sélectionnerons que le corridor.

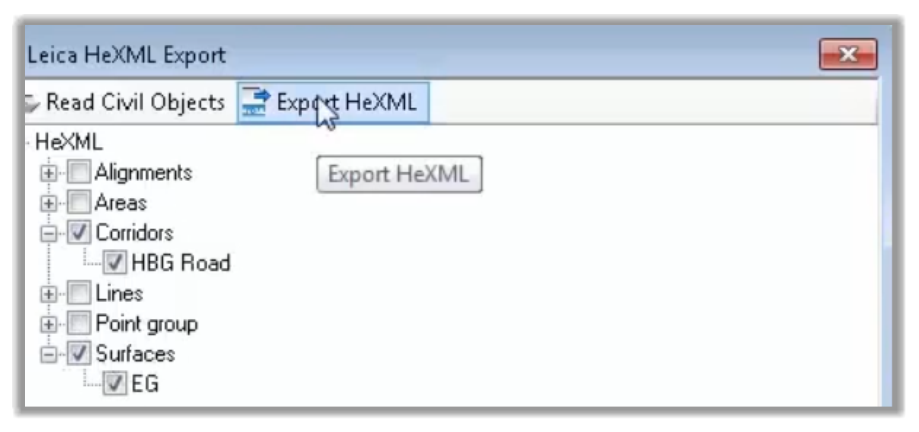

7. La deuxième étape consiste à exporter les données vers un fichier HeXML et réimportées dans le logiciel du contrôleur de terrain.

Depuis cette fenêtre, nous pouvons exporter la route et les MNT que nous avons créés. Ensuite, nous verrons comment utiliser ces entités sur le terrain pour l'opération d'implantation.
