Produit:  Autodesk Civil 3D  |   Sujet: Topographie avec Civil 3D

Dans cet exercice, nous apprendrons sur le module topographie de Civil 3D et comment implanter une surface MNT.

 Implanter une surface (MNT)

Un modèle numérique de terrain (MNT) est un modèle topographique qui contient la triangulation des données d'élévation sur une zone spatiale, souvent utilisé dans les travaux de terrassement ou sur les projets d'ingénierie. Le fichier MNT est créé en exportant une surface Civil 3D, comme nous l'avons vu précédemment.

Voyons comment implanter un MNT dans notre exemple de contrôleur de surface.

1. Tout d'abord, nous devons sélectionner le MNT à utiliser.

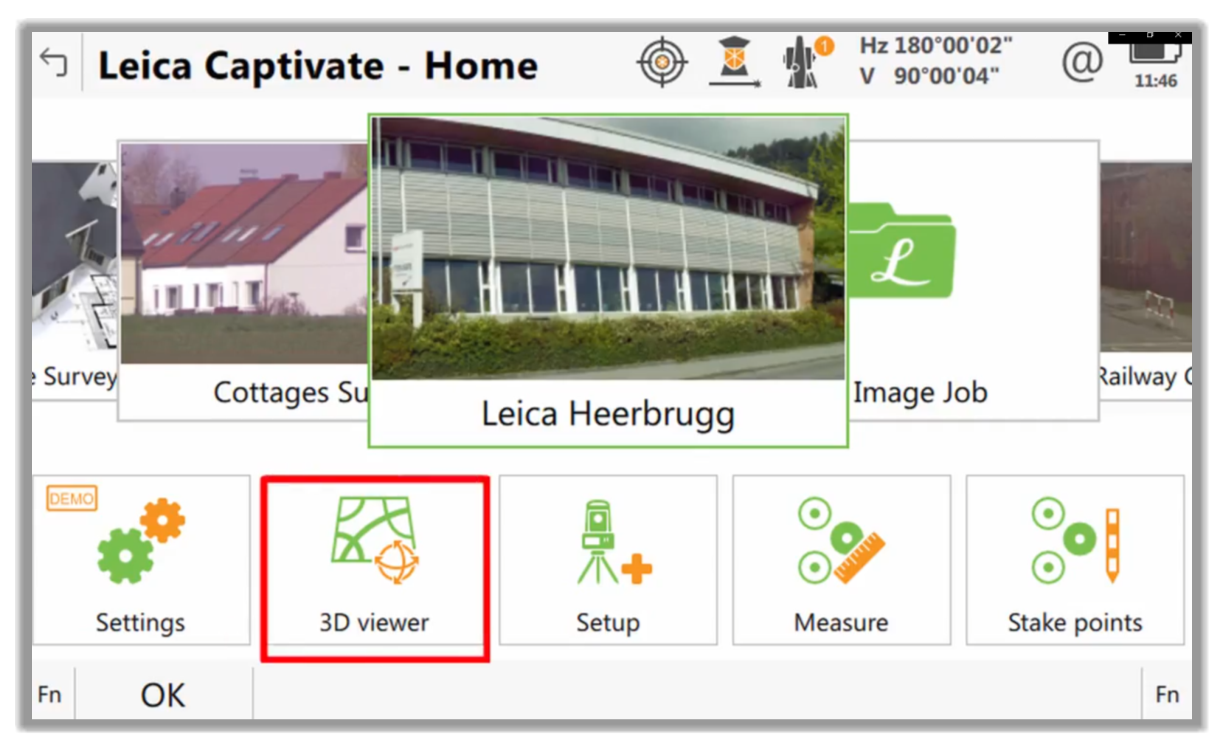

2. Ensuite, nous activons le module MNT de notre contrôleur et sélectionnons le fichier à utiliser.

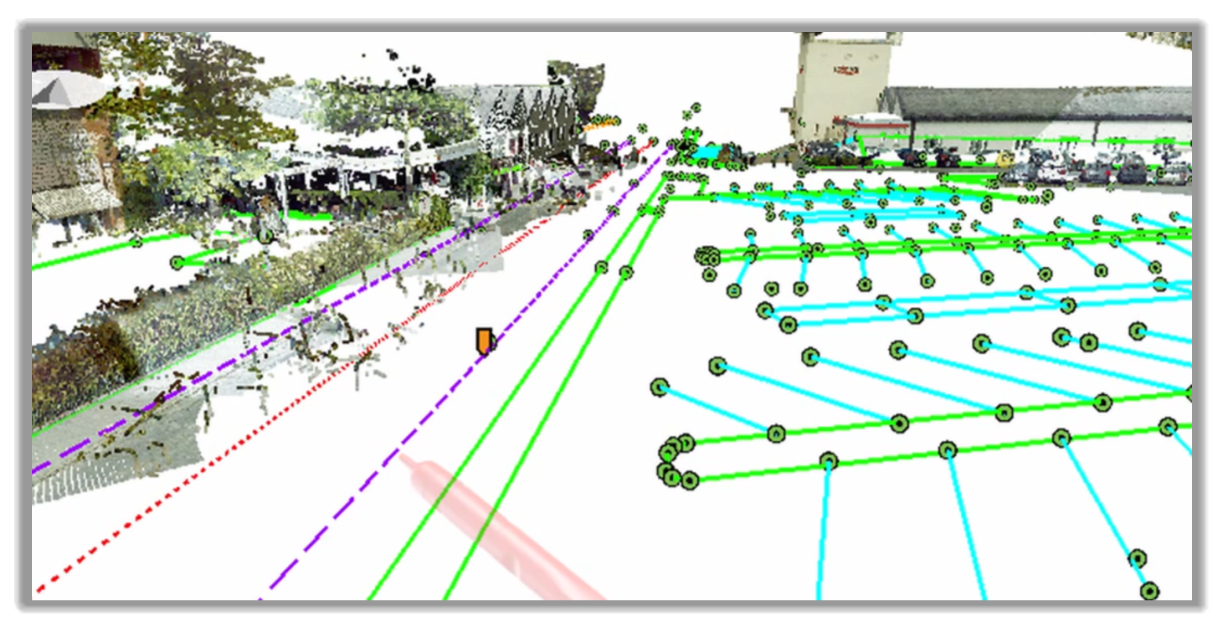

3. Ensuite, le MNT sera importé dans le projet actif et visualisé dans la visionneuse 3D.

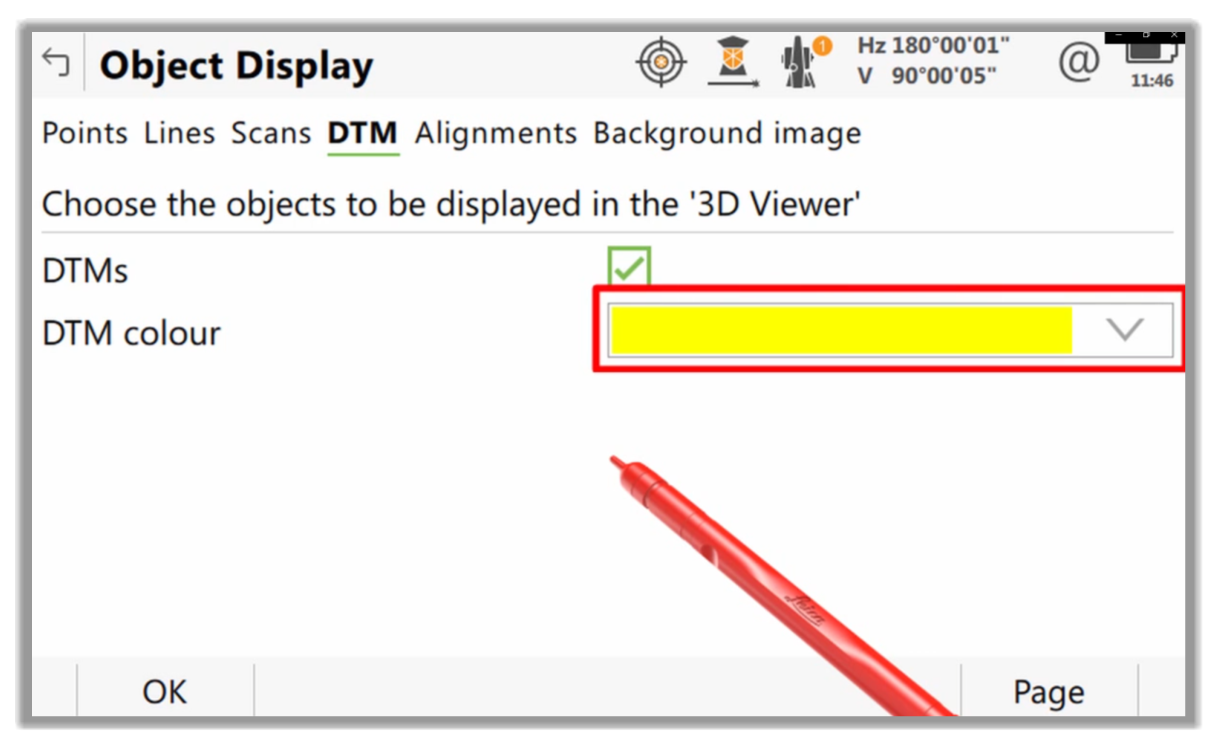

4. Dans la plupart des contrôleurs, le MNT sera une couche qui peut être activée et désactivée selon les besoins.

5. À partir de là, en fonction du contrôleur, nous avons des options pour afficher les numéros, les descriptions, les couleurs, etc.

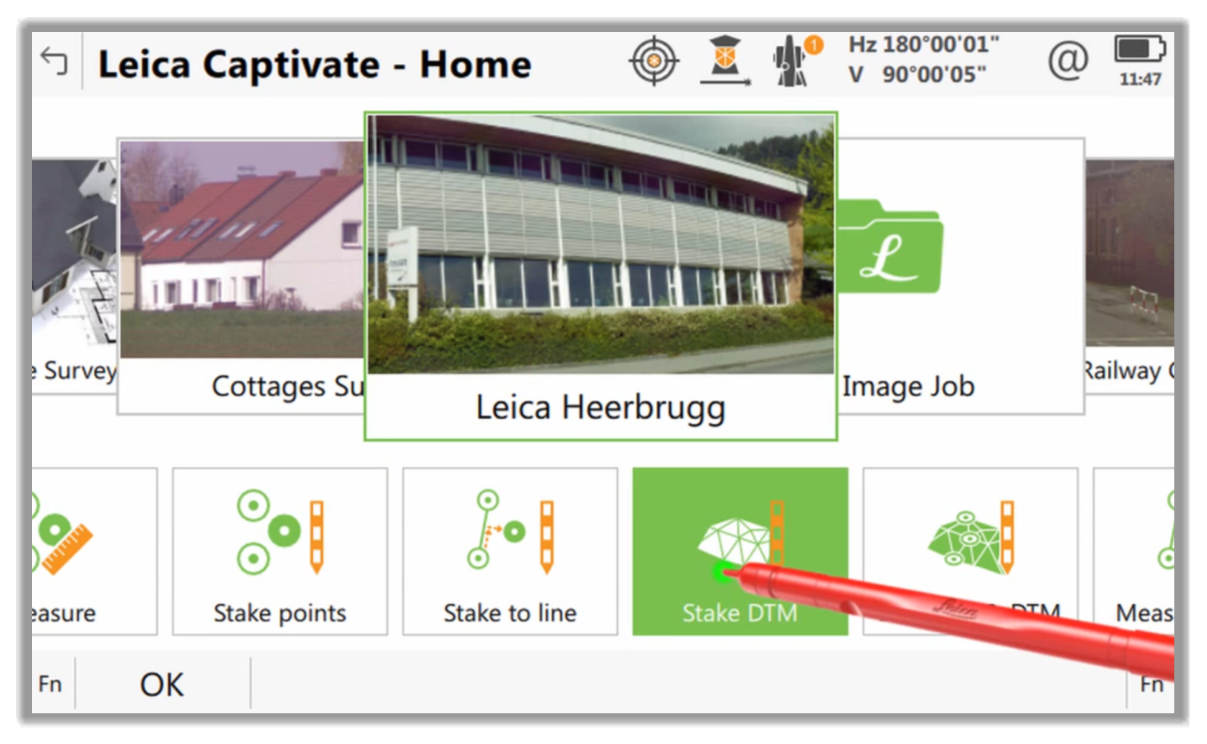

6. Avec nos paramètres MNT définis, nous pouvons maintenant passer à l'implantation.

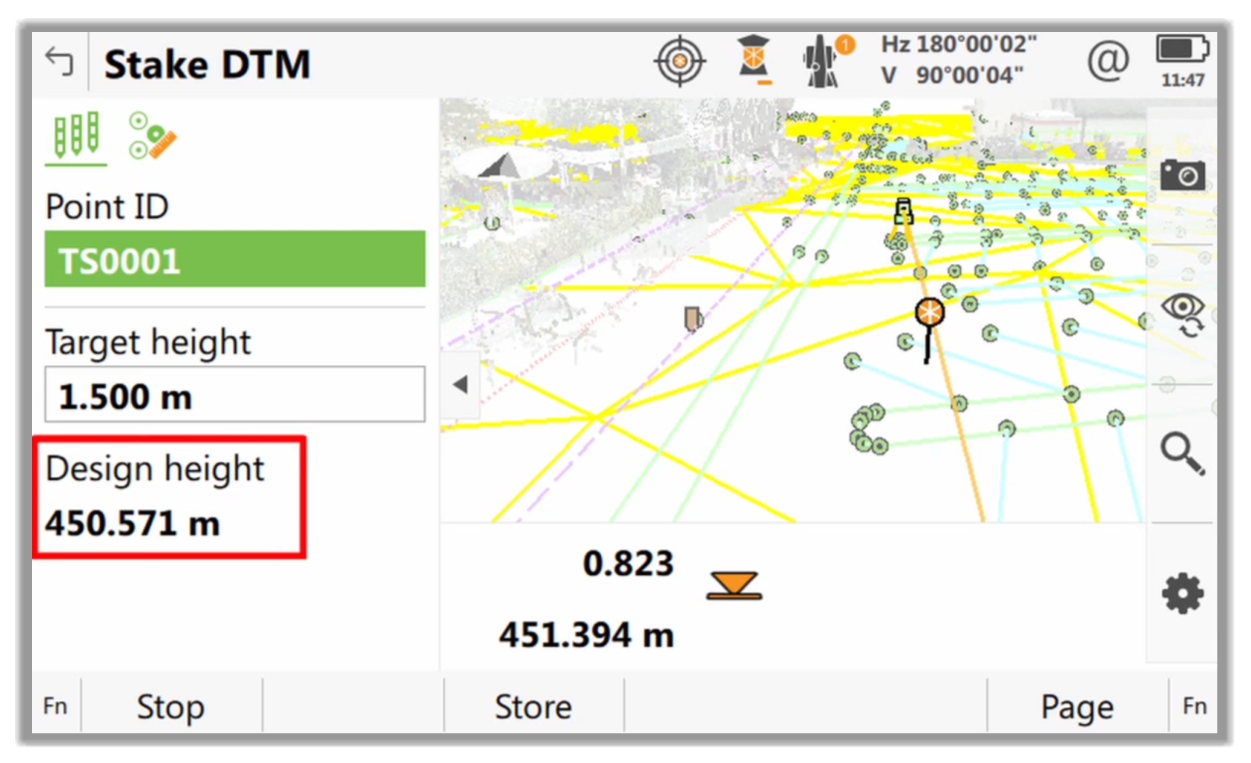

7. Lors de l'implantation de chaque point, la hauteur sera calculée en fonction de notre emplacement dans le MNT, et nous pouvons implanter des valeurs pour le déblai et le remblai, c'est-à-dire en dessous ou au-dessus de l'élévation de la surface.

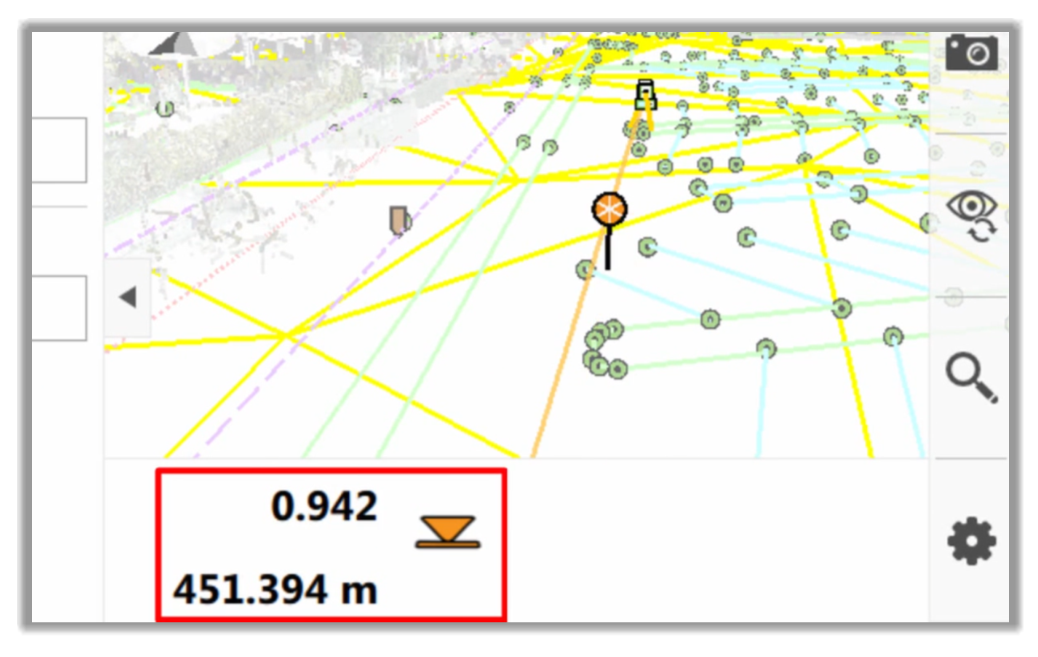

8. À tout moment du MNT, définissez des valeurs pour une coupe ou un remplissage. Ainsi, connaissant la différence entre notre hauteur actuelle et la hauteur de conception, nous mettons simplement un pas sur le piquet indiquant la différence, plus ou moins.
