Dans cet exercice, nous apprendrons sur le module topographie de Civil 3D et les styles de figures.

3.3.3        Styles de figures

La prochaine option d'affichage que nous pouvons contrôler est le style des points et des figures. Lorsqu'elles sont importées à partir d'un fichier de données de topographie, les lignes sont créées comme Les figures, et le Style de la figure contrôle leurs styles de ligne.

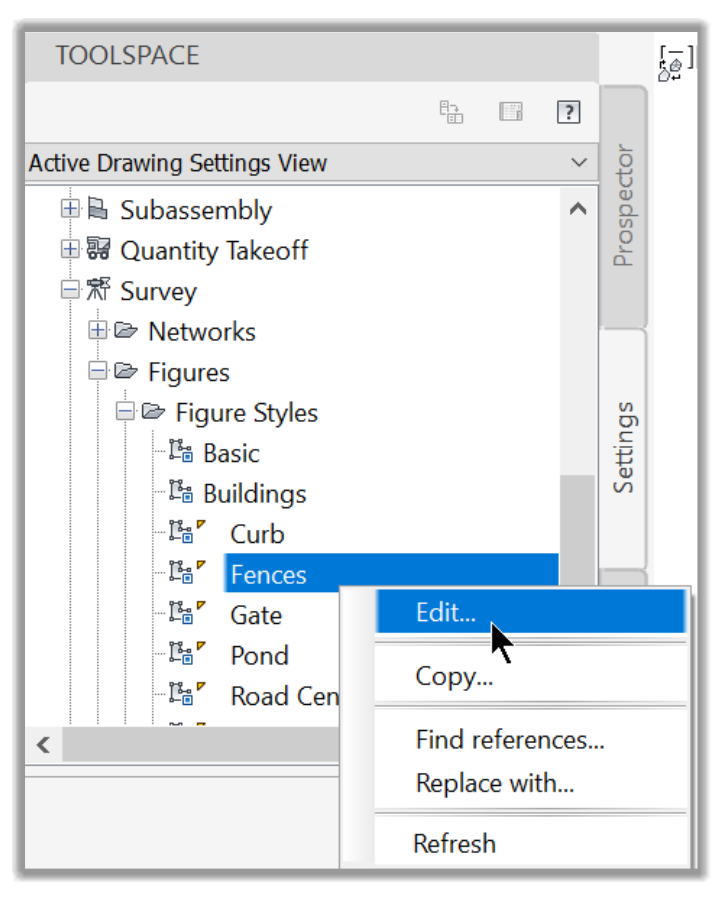

1. Les styles de figures se trouvent dans la section Topographie de la languette Réglage. Dans la section Figures de l'arbre, nous avons une liste de Styles de figures que nous avons déjà définis et nous pouvons les modifier pour les personnaliser selon nos préférences. Regardons le style de la figure de Clôtures, par exemple.

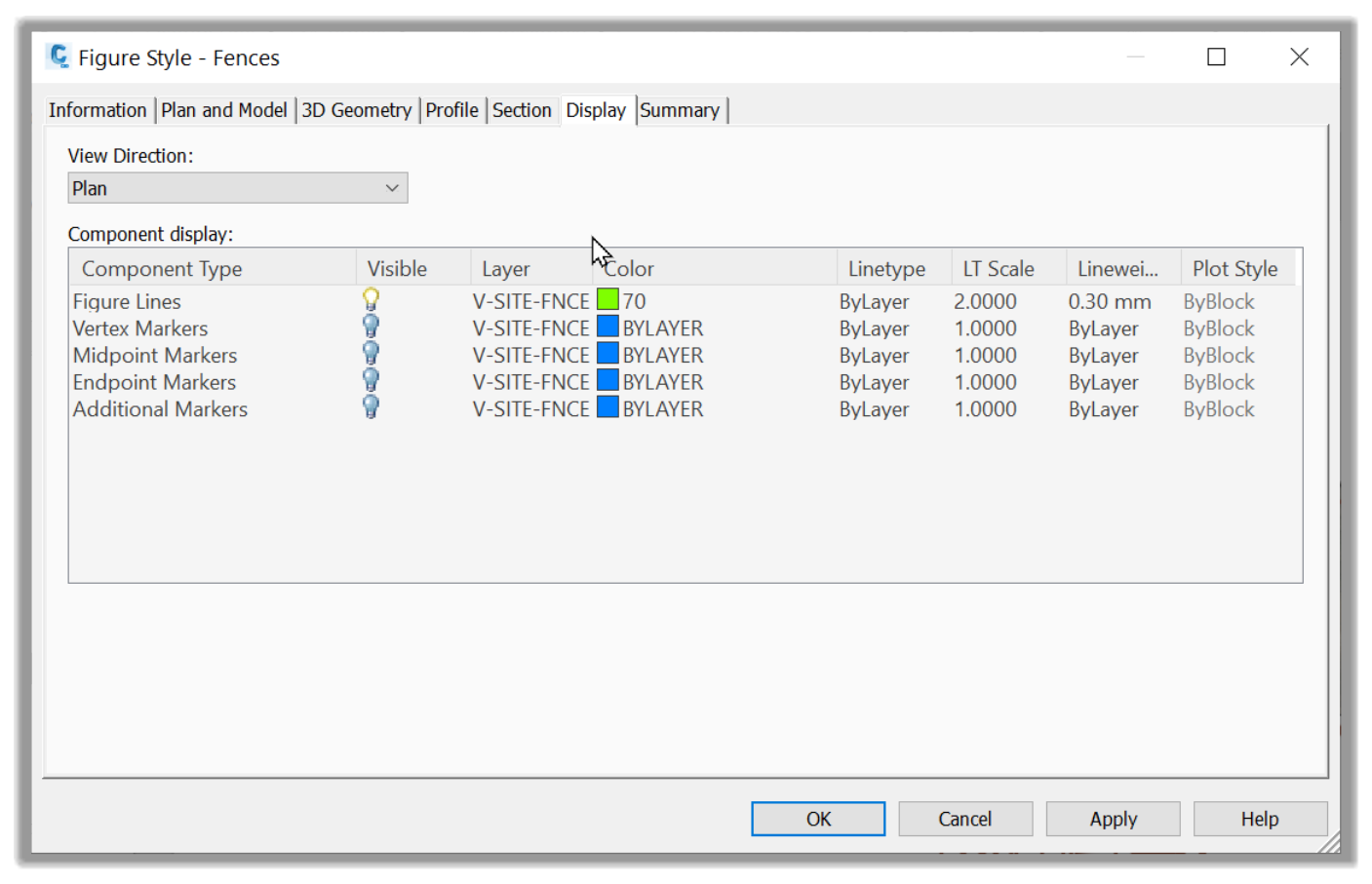

2. Le style de la figure définit la manière dont les figures doivent être affichées. Il contrôle des paramètres tels que la couleur de la ligne, l'épaisseur, le type, etc. Nous pouvons éditer tous les paramètres liés à l'apparence à partir de l’onglet Afficher Figure de l’éditeur de style. Nous avons largement couvert comment modifier Modes et Étiquettes dans le Cours de niveau 2, auquel vous pouvez vous référer pour plus de détails.

3. Cliquons OK pour fermer la fenêtre Styles de figures.
