Produit:  Autodesk Civil 3D  |   Sujet: Topographie avec Civil 3D

Dans cet exercice, nous apprendrons sur le module topographie de Civil 3D et faires un tel que construit.

Comparaison Conception-Implantation

Une fois la construction du projet terminée, la prochaine étape est la phase de post-construction. Nous utilisons les données telles que construites pour vérifier si l'implantation et le projet construit sont conformes aux spécifications de conception.

1. La première étape consiste à scanner la surface de la route pour un nouveau travail. Par conséquent, nous aurons les données telles que construites sous la forme d'un nuage de points.

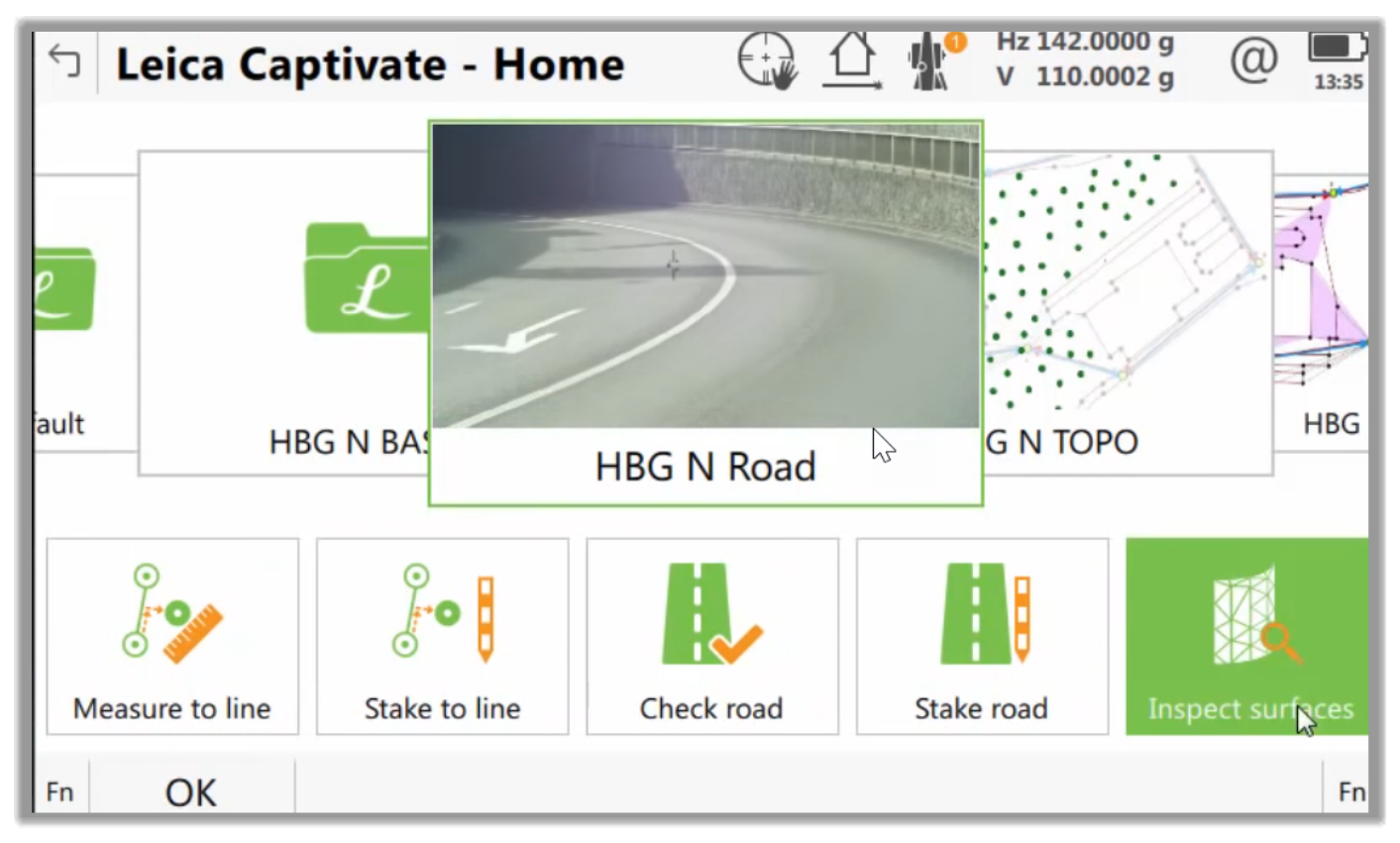

2. En utilisant l'application Inspecter les surfaces, nous pouvons comparer ce nuage de points aux données de conception. Il s'agit de la même conception que nous avons créée en DAO et utilisée pour l'implantation pendant la phase de construction.

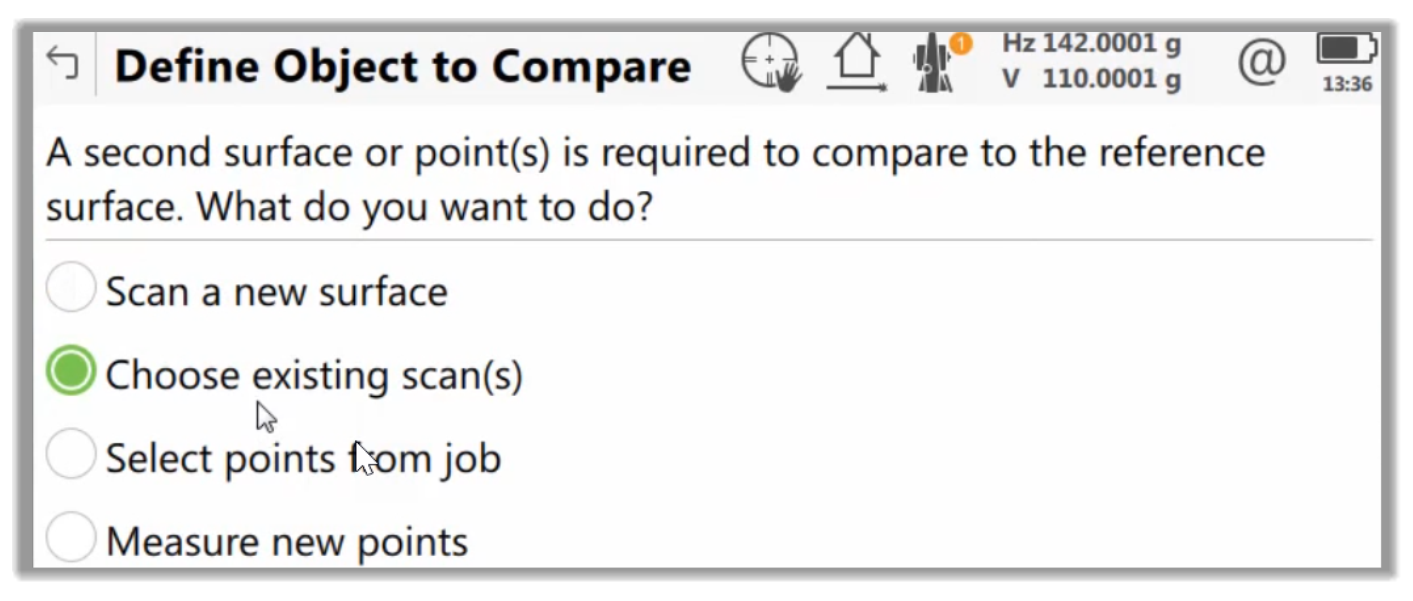

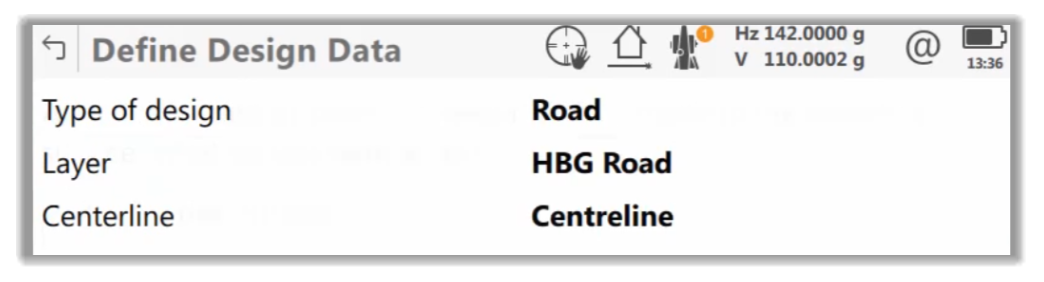

3. Parce que nous vérifions la construction par rapport à la conception, nous sélectionnerons le concepteur en tant que Surface de référence et les numérisations comme objets de comparaison.

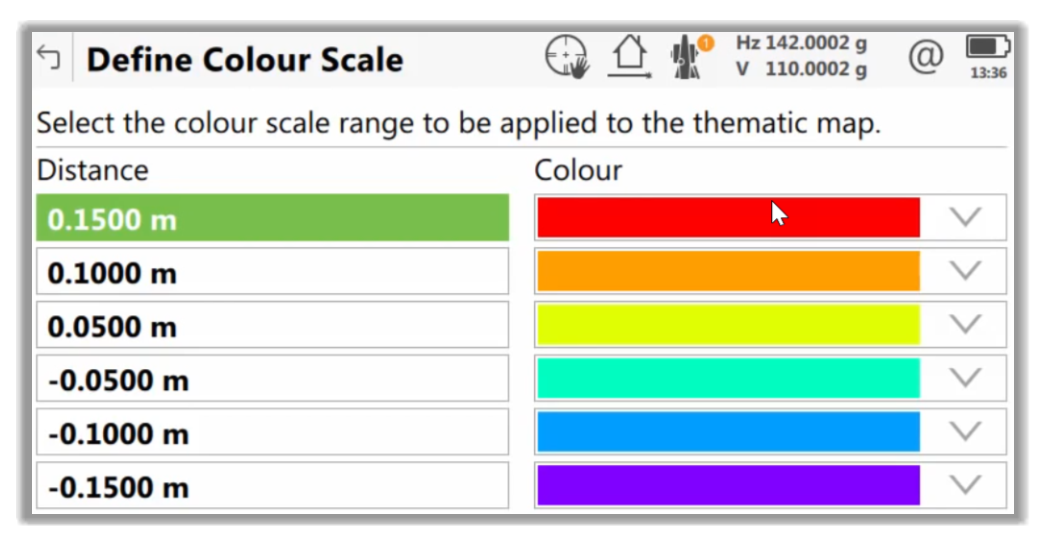

4. Ensuite, nous pouvons définir une échelle de couleurs. Cette échelle établit une sorte de carte thermique des écarts de la construction par rapport à la conception. Par exemple, nous pouvons colorer les points qui sont hors tolérance au-dessus du dessin en rouge foncé et les points en dessous du dessin en bleu foncé.

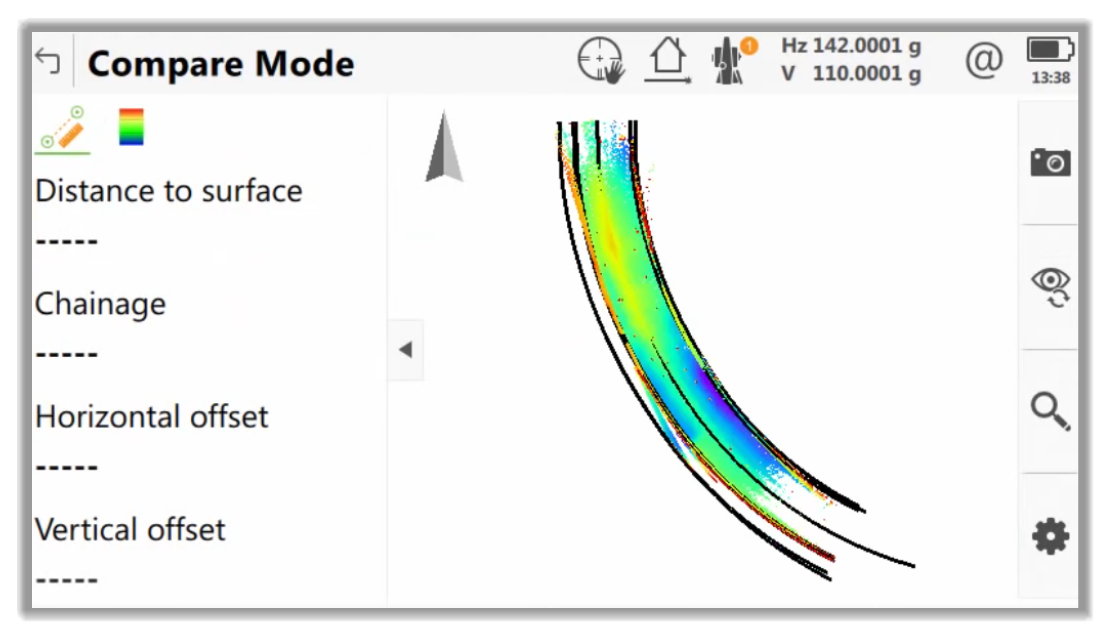

5. Désormais, chaque point du nuage de points est coloré en fonction de sa distance par rapport à la surface de conception pour identifier les zones avec une déviation sur lesquelles nous voulons travailler.

6. Cela permet d'identifier facilement les points problématiques individuellement et de signaler les problèmes.

Rapports

Après l'inspection conforme à l'exécution, nous devons rendre compte et documenter les résultats.

Différents types de rapports peuvent être produits.

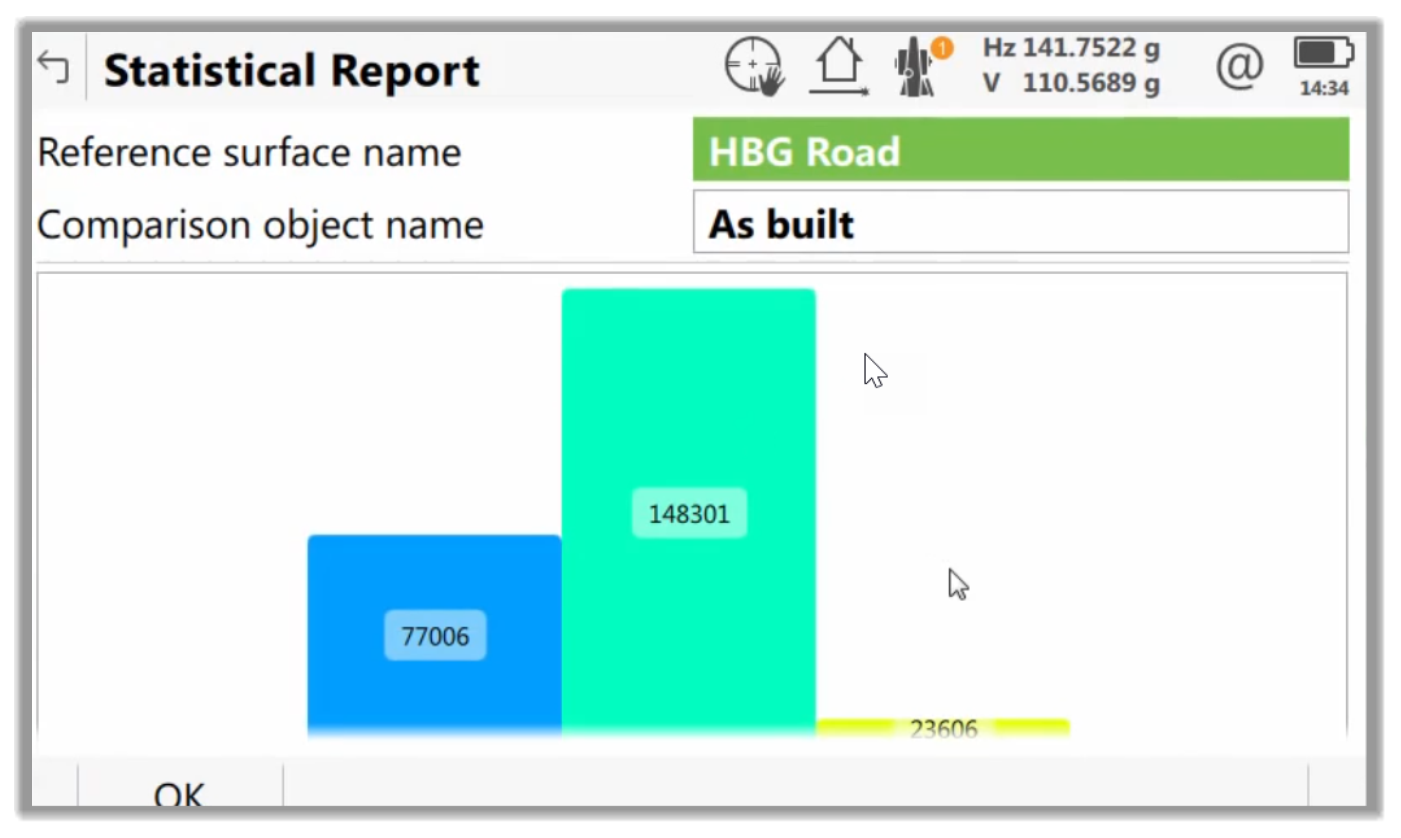

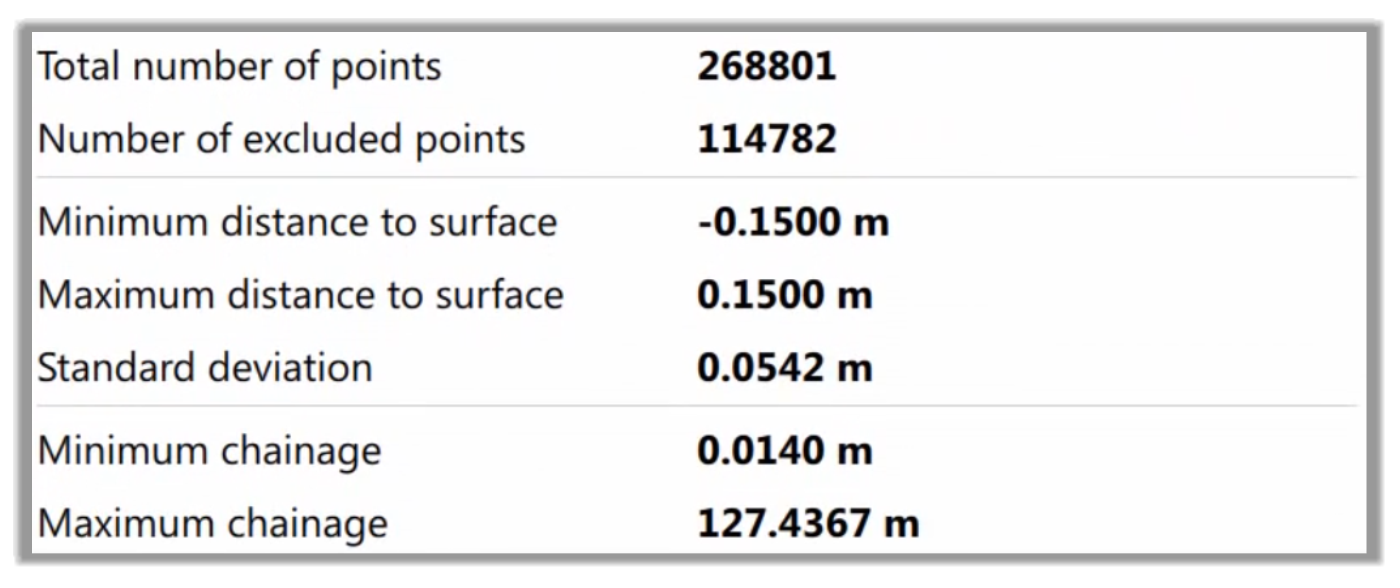

1. Le premier est le Rapport statistique. Cela nous permet de voir les données pertinentes en un coup d'œil.

2. La deuxième option consiste à produire un rapport complet réel à l'aide d'un préréglage feuille de style, des données statistiques, des graphiques, des rapports analytiques comprenant les coordonnées de changement et de décalage, les écarts de la surface avec la couleur attribuée de l'échelle.

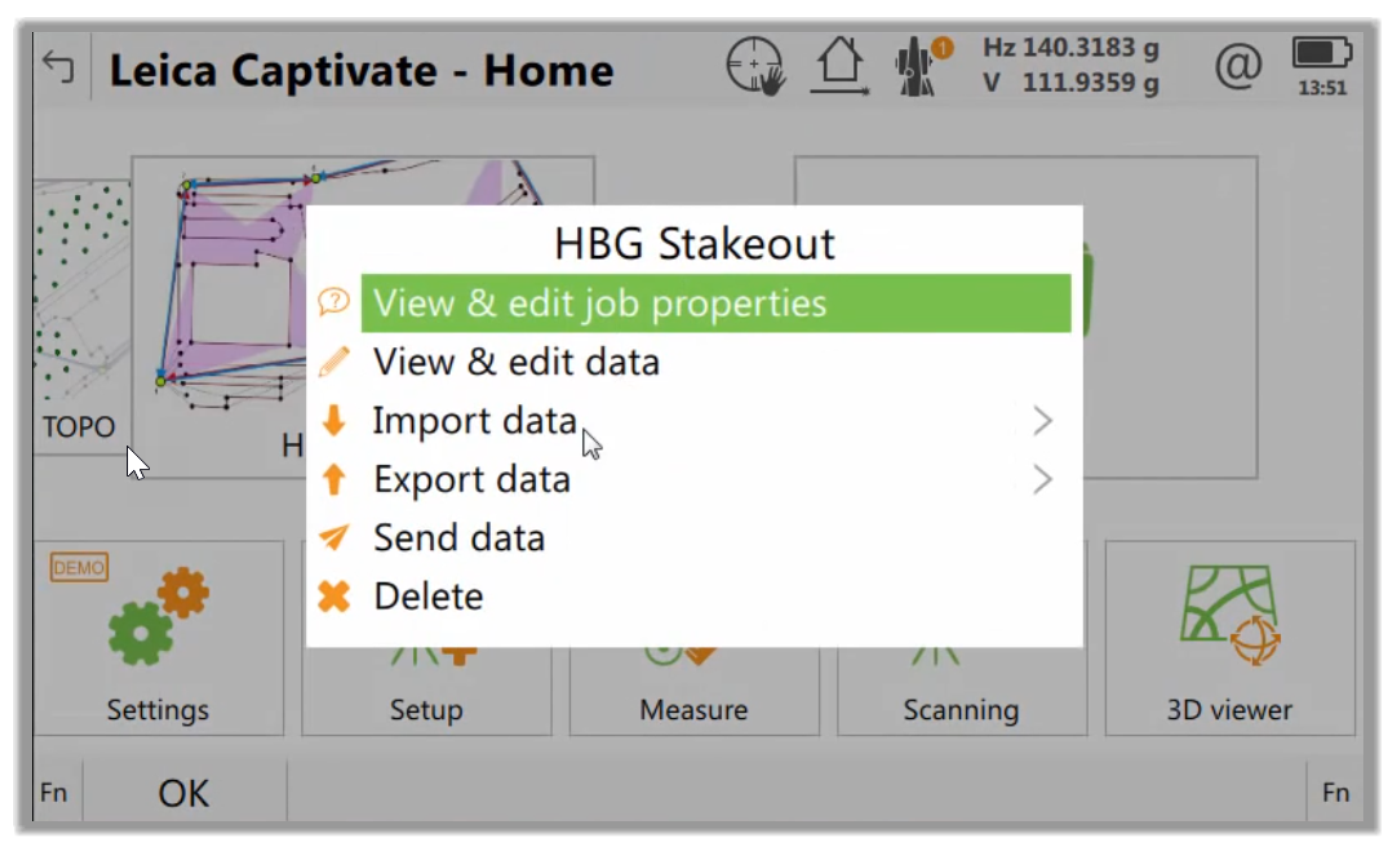

3. À des fins de référence, nous pouvons également exporter les informations d'implantation d'origine.

Cela nous amène à la fin du cycle de flux de travail d'un travail d'arpentage. En résumé, l'utilisation de différentes techniques de terrain et des bonnes procédures à chacune des étapes rend le flux de travail plus efficace et aide à produire de meilleurs livrables. Il convient toujours de garder à l'esprit que les flux de travail ne sont pas statiques. Ils sont souvent remodelés avec des améliorations de la technologie de mesure, de la puissance de calcul, de nouvelles idées et de nouvelles techniques qui offrent de nouvelles opportunités et de nouveaux défis.
